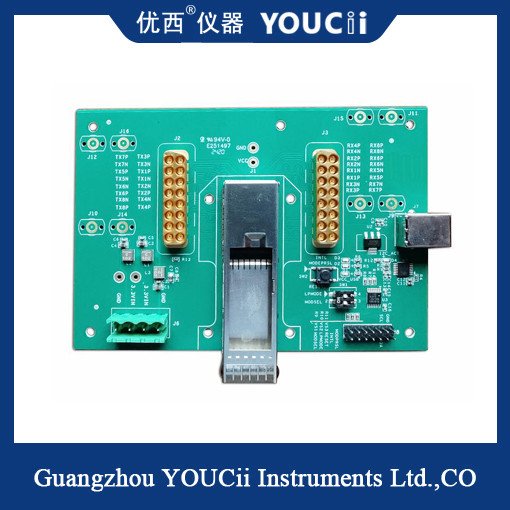

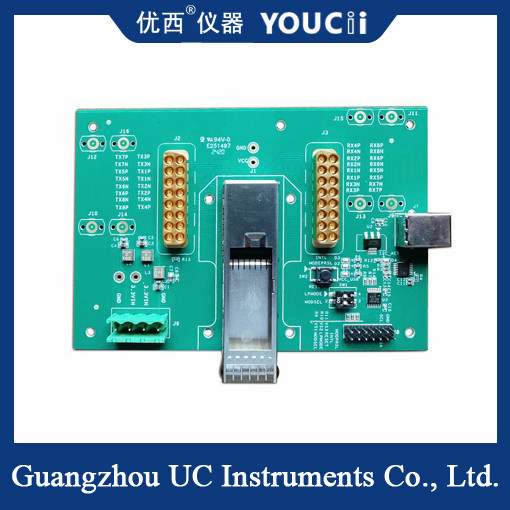

هیئت آزمون ارزیابی عملکرد ماژول فعال 400G PAM4 در بسته QSFPDD

هیئت آزمون ارزیابی عملکرد ماژول فعال 400G PAM4 در بسته QSFPDD

هیئت آزمون U9608 یک دستگاه آزمایش با طیف وسیعی از توابع پیشرفته است. در اینجا برخی از ویژگی های اصلی هیئت آزمون U9608 وجود دارد:

1رابط بسته: این رابط بسته QSFPDD را اتخاذ می کند که به ویژه برای ماژول نوری QSFPDD 400G PAM4 مناسب است.
2پشتیبانی از نرخ باد: U9608 از نرخ باد PAM4 که از 25GBd تا 28GBd می باشد پشتیبانی می کند.
3نوع رابط الکتریکی: برای رابط الکتریکی TX و RX، از یک کانکتور چند کواکسیال 40GHz 2x8 استفاده می کند و از سطوح CML برای ورودی و خروجی استفاده می کند.
4. نظارت بر جریان و ولتاژ: هیئت آزمون از نظارت بر جریان در زمان واقعی و حفاظت از جریان بیش از حد پشتیبانی می کند. علاوه بر این، از آزمایش کشش ولتاژ تغذیه پشتیبانی می کند.و محدوده ولتاژ می تواند از 2 تنظیم شود.8V تا 4.0V. این بدان معنی است که می تواند حداقل 3.0V و حداکثر 3.6V فشار فشار آزمون کشش ماژول را برآورده کند. در عین حال، همچنین دارای یک تابع نظارت بر ولتاژ در زمان واقعی است،خروجی پیش فرض 3 است.3V و ولتاژ خروجی در زمان واقعی با توجه به جریان ماژول جریان تنظیم می شود تا اطمینان حاصل شود که تحت بار های مختلف، محدوده تغییر پایدار ولتاژ تغذیه در حدود 10mV است.
5سازگاری با دمای: تخته آزمایش U9608 از کاربردهای در دمای درجه صنعتی پشتیبانی می کند و سازگاری عالی با محیط زیست را نشان می دهد.
6.MCU و ارتباطات: نرخ MCU I2C در تخته آزمایش حدود 100KHz است. داده ها از طریق MCU به اطلاعات EEPROM از ماژول خواندن / نوشتن I2C منتقل می شوند.حالت ارتباطات از USB HID استفاده می کنه، هیچ درایور مورد نیاز نیست و داده های I2C را می توان مستقیماً از طریق DLL API به ماژول و MCU خواند و نوشت.

مشخصات
