صفحه ارزیابی 10G SFP سازگار با ماژول های 11.7G یا سرعت پایین تر

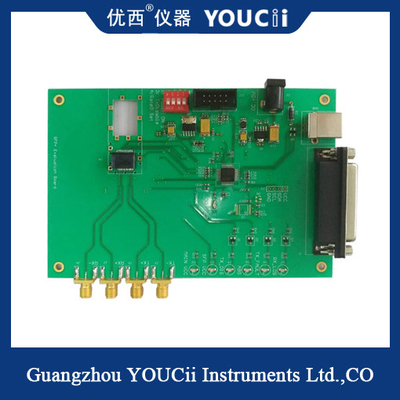

برد 10G SFP سازگار با ماژول های 11.7G یا سرعت پایین تر

نوع برد تست SFP+ و رابط ارتباطی:

1. برد تست تک کانال SFP+ از پورت موازی و رابط ارتباطی USB استفاده می کند.

2، پورت موازی و USB دو نوع رابط ارتباطی برای شبیه سازی I2C، کنترل نرخ 100Kbps است، آسان برای سازگاری با ماژول I2C با سرعت بالا و پایین.

دو، عملکرد تخته تست +SFP:

1. برد تست تک کانال SFP+ دارای عملکردهای زیر است: سازگار با تمام ماژول های 11.7G و پایین تر.

2، پورت موازی و USB دو نوع رابط ارتباطی برای دستیابی به ارتباطات I2C.ماژول کنترل سخت افزار Tx غیرفعال کردن و نظارت بر سخت افزار LOS، وضعیت TxFault.

3، نظارت بر دما در زمان واقعی، جریان فرستنده در زمان واقعی و نظارت بر اندازه گیری جریان دریافت و حفاظت از جریان اضافه.محدوده ولتاژ خروجی از 2.9 ولت تا 3.8 ولت است.ولتاژ خروجی را می توان به طور مداوم تنظیم کرد.برای تست ولتاژ کشش ماژول مناسب است.

4، ماژول های سخت افزاری و نرم افزاری TxDisable و Power OnOFF (تغییر برق)، سخت افزار و نرم افزار کنترل مستقل دلخواه.

5. پورت USB از منبع تغذیه مستقل پشتیبانی می کند (زمانی که جریان ماژول نوری کمتر از 100 میلی آمپر باشد).

III.موارد احتیاط:

1. توجه داشته باشید که دستگاه هایی در زیر و پشت برد PCBA نیز وجود دارد، بنابراین برای جلوگیری از اتصال کوتاه و سوختن برد نباید اجسام رسانا را روی تست روشن قرار داد.

2، ولتاژ ورودی به 5 ولت تنظیم می شود، ولتاژ را تنظیم نکنید یا معکوس نکنید، تا تخته نسوزد.

3، ماژول 10G را آزمایش کنید، از سیگنال پرسرعت TX پشتیبانی کنید، سیم سیگنال الکتریکی RX باید کابل سیگنال فرکانس 18G را پشتیبانی کند.
