تابلوی ارزیابی QSFP28 EVB SFP با چهار ورودی و خروجی 10G تا 32Gbps

تابلوی ارزیابی QSFP28 EVB SFP با چهار ورودی و خروجی 10G تا 32Gbps

این محصول برای ارزیابی عملکرد ماژول های فعال بسته بندی شده QSFP+ و QSFP28 با چهار کانال ورودی/خروجی در هر ترمینال فرستنده و گیرنده طراحی شده است.نرخ های NRZ تک ترمینال از 10 گیگابیت تا 32 گیگابیت بر ثانیه و نرخ باود PAM4 از 25 گیگابیت تا 28 گیگابیت در ثانیه است.ماژول های پشتیبانی شده شامل محصولات NRZ 40G و 100G هستند.و محصولات PAM4 50G، 100G، 200G، با استفاده از تجهیزات خطا سنج، تضعیف کننده و تجهیزات اسیلوسکوپ، برای ارزیابی نشانگرهای عملکرد انتقال ماژول فعال (مانند نشانگرهای مربوط به تصویر چشم)، نشانگرهای عملکرد دریافت (مانند نشانگرهای حساسیت)، ماژول خواندن و نوشتن اطلاعات EEPROM و غیره

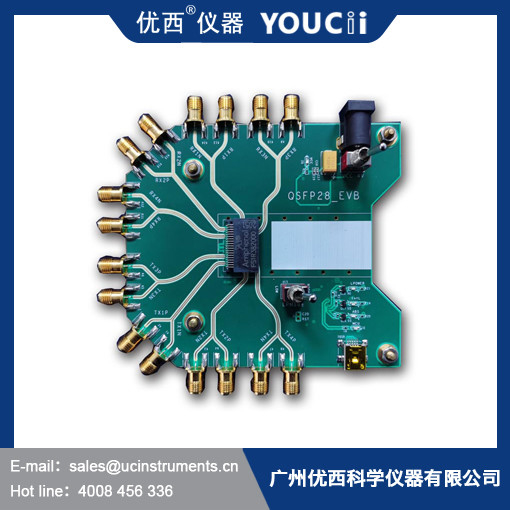

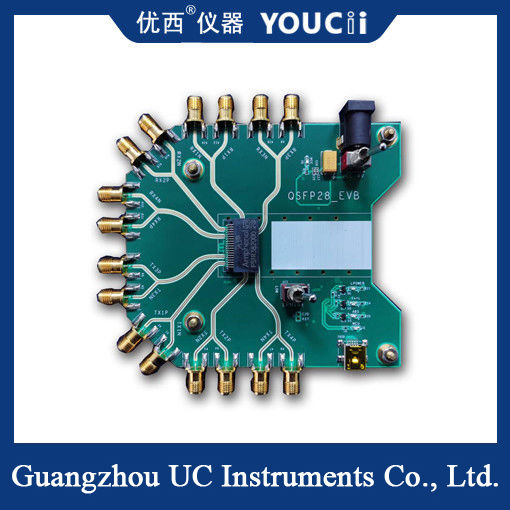

شی واقعی در تصویر زیر نشان داده شده است:

تولید - محصول:

1.رابط بسته QSFP+QSFP28، مناسب برای ماژول نوری QSFP+، QSFP28، PAM4 50G100G200G.

2. پشتیبانی از محدوده نرخ NRZ: 10.3125G~32Gbps.

نرخ باود 3.PAM4 از 25 گیگابایت تا 28 گیگابایت متغیر است

4. TX چهار طرفه، نوع رابط الکتریکی چهار طرفه RX: زن 40 گیگاهرتز 2.92 میلی متر، ورودی/خروجی سطح CML.

5، پشتیبانی از نظارت زمان واقعی فعلی و حفاظت از جریان بیش از حد.

6، از تست انحراف ولتاژ منبع تغذیه پشتیبانی کنید، محدوده ولتاژ 2.8 ~ 4.V قابل تنظیم است، انحراف ماژول حداقل 3.0 ولت و حداکثر 3.6 ولت تست ولتاژ، و همچنین نظارت بر ولتاژ در زمان واقعی، 3.3 ولت پیش فرض را برآورده کنید. خروجی، با توجه به تنظیم زمان واقعی ماژول فعلی ولتاژ خروجی، برای اطمینان از اینکه ولتاژ منبع تغذیه تحت بارهای مختلف در محدوده 10 میلی ولت پایدار است.

7، از کاربرد محیط دمای صنعتی پشتیبانی می کند.

8. نرخ MCU I2C حدود 100KHz است و داده ها از طریق MCU به I2C منتقل می شوند تا اطلاعات EEPROM ماژول را بخوانند و بنویسند.

9، حالت ارتباط: USBHID، بدون درایور، خواندن و نوشتن مستقیم داده های I2C در ماژول و MCU از طریق DLL API.

شاخص های فنی
