ارزیابی عملکرد QSFP صفحه تست ماژول فعال 400G PAM4

ارزیابی عملکرد QSFP از برد تست ماژول فعال 400G PAM4

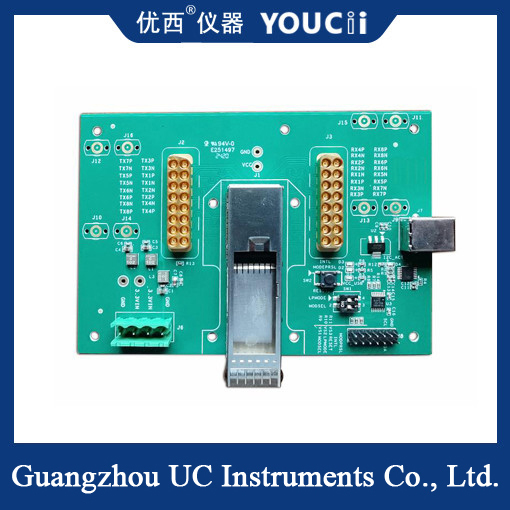

کانکتورهای کواکسیال برای ارزیابی عملکرد ماژول فعال 400G PAM4 محصور شده در QSFPDD با استفاده از گروهی از کانکتورهای چند پین 2x8 40 گیگاهرتزی در هر یک از موقعیت‌های ارسال و دریافت استفاده شدند. نرخ باود PAM4 از 25 گیگابود تا 28 گیگابود متغیر است.از دستگاه‌های اندازه‌گیری خطا، تضعیف‌کننده، اسیلوسکوپ و سایر تجهیزات برای ارزیابی شاخص‌های عملکرد انتقال (مانند شاخص‌های مرتبط با تصویر چشم)، شاخص‌های عملکرد دریافت (مانند شاخص‌های حساسیت)، خواندن و نوشتن اطلاعات EEPROM ماژول و غیره استفاده می‌شود.شیء واقعی در تصویر زیر نشان داده شده است:

ارزیابی عملکرد QSFP-DD EVB از برد تست ماژول فعال 400G PAM4  شاخص فنی

ویژگی های محصول

1. رابط QSFPDD را محصور می کند و برای ماژول نوری QSFPDD 400G PAM4 اعمال می شود.

2. نرخ باود PAM4 از 25 GBD تا 28 GBD متغیر است.

3. نوع رابط الکتریکی TX,RX: کانکتورهای چند کواکسیال 2x8 40 گیگاهرتزی، کانکتورهای کواکسیال ورودی-خروجی سطح CML;

4، پشتیبانی از نظارت بر جریان در زمان واقعی و حفاظت از جریان بیش از حد.

5، پشتیبانی از تست انحراف ولتاژ منبع تغذیه، محدوده ولتاژ 2.8~4.V قابل تنظیم است، با انحراف ماژول از حداقل 3.0 ولت و حداکثر 3.6 ولت تست ولتاژ، و همچنین نظارت بر ولتاژ در زمان واقعی، خروجی پیش فرض 3.3 ولت، با توجه به تنظیم در زمان واقعی ماژول فعلی ولتاژ خروجی، برای اطمینان از اینکه ولتاژ منبع تغذیه تحت بارهای مختلف در محدوده 10mV پایدار است.

6، پشتیبانی از کاربرد محیط دمای صنعتی.
