رابط گیره سازی SFP قابل استفاده برای SFP معمولی و سایر ماژول های نوری

رابط کپسوله سازی SFP قابل اجرا برای ماژول های نوری SFP دیگر

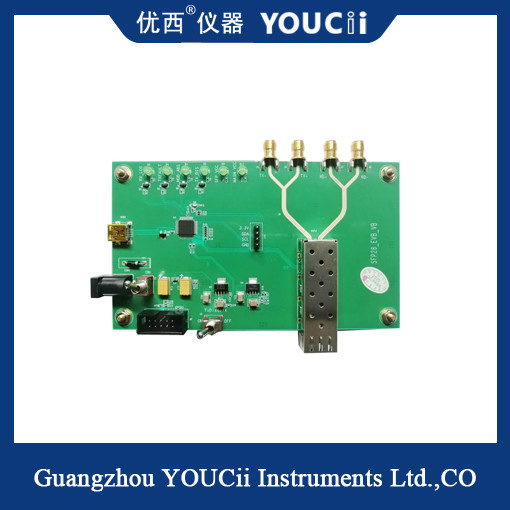

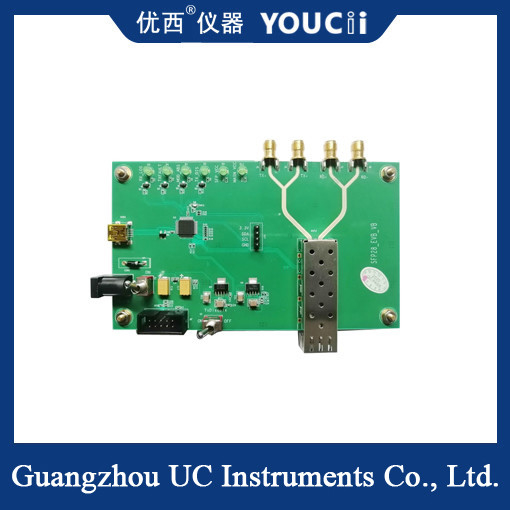

   برد تست U9603 یک دستگاه تست ماژول فعال اختصاصی برای بسته های SFP است. این دستگاه از دستگاه هایی مانند آشکارسازهای خطا، تضعیف کننده ها و اسیلوسکوپ ها برای ارزیابی شاخص های عملکرد انتقال (مانند شاخص های مرتبط با نمودار چشم) و شاخص های عملکرد دریافت (مانند شاخص های حساسیت) ماژول فعال استفاده می کند. علاوه بر این، می تواند اطلاعات EEPROM ماژول را بخواند و بنویسد و غیره.

   برد تست U9603 از انواع رابط های بسته بندی شده SFP، از جمله SFP معمولی، SFP+، SFP28، SFP56 و سایر نرخ ها از 1.25 گیگابیت بر ثانیه تا 56 گیگابیت بر ثانیه پشتیبانی می کند. نوع رابط الکتریکی TX، RX آن 2.92 میلی متری ماده 40 گیگاهرتز است که از نظارت بر جریان در زمان واقعی و حفاظت از جریان بیش از حد پشتیبانی می کند. در عین حال، عملکرد تست کشش ولتاژ منبع تغذیه را نیز دارد، محدوده ولتاژ از 2.8 ولت تا 4.0 ولت قابل تنظیم است، می تواند حداقل 3.0 ولت و حداکثر 3.6 ولت تست فشار ولتاژ را برآورده کند. علاوه بر این، می تواند از برنامه های کاربردی محیط دمای صنعتی نیز پشتیبانی کند و دارای عملکرد خواندن و نوشتن داده MCU I2C با سرعت حدود 100 کیلوهرتز است.

مشخصات
