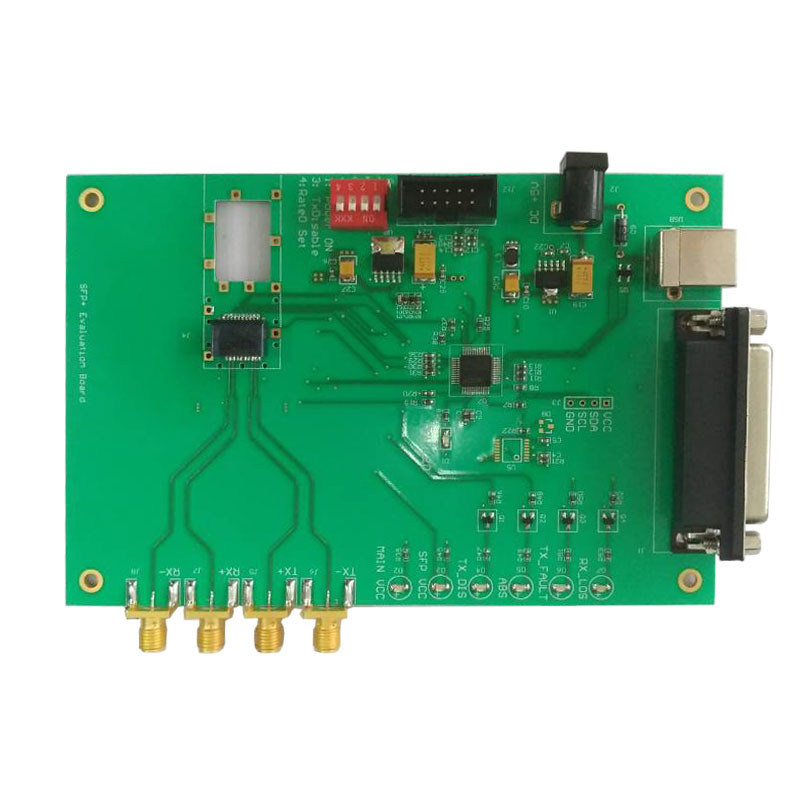

برد مدار تست 10G SFP Evaluation Board SFP+

برد مدار تست U9601A 10G SFP+

نوع برد تست SFP+ و نوع رابط ارتباطی:

1. برد تست تک کاناله SFP+ از پورت موازی و رابط ارتباطی USB استفاده می کند.

2. پورت موازی و USB دو نوع رابط ارتباطی برای شبیه سازی I2C، کنترل نرخ 100Kbps است، آسان برای سازگاری با ماژول I2C با سرعت بالا و پایین.

دو، توابع برد تست SFP+:

1. عملکردهای برد تست تک کاناله SFP+ عبارتند از: سازگار با 11.7 گرم و کمتر از همه نرخ های ماژول.

2. پورت موازی و USB دو رابط ارتباطی برای دستیابی به ارتباطات I2C.ماژول کنترل سخت افزار Tx غیرفعال کردن و نظارت بر سخت افزار LOS، وضعیت TxFault.

3. نظارت بر دما در زمان واقعی، نظارت بر اندازه گیری جریان فرستنده و گیرنده در زمان واقعی و حفاظت از جریان اضافه.کنترل خروجی ولتاژ بایاس کشش، محدوده ولتاژ خروجی از 2.9-3.8V خروجی قابل تنظیم مداوم، مناسب برای تست ولتاژ بایاس کشش ماژول، دقت ولتاژ خروجی بالا و خطا کمتر از 5mV است، تحت تأثیر کل اندازه جریان ماژول خارجی قرار نمی گیرد.

4. ماژول های سخت افزاری و نرم افزاری TxDisable و Power OnOFF (برق سوئیچ)، سخت افزار و نرم افزار کنترل مستقل دلخواه.

5. پورت USB از منبع تغذیه مستقل پشتیبانی می کند (زمانی که جریان ماژول نوری کمتر از 100 میلی آمپر باشد).

سه، مواردی که نیاز به توجه دارند:

1. توجه داشته باشید که در زیر و پشت برد PCBA نیز دستگاه هایی وجود دارد، بنابراین قرار دادن اجسام رسانا بر روی تست برق مجاز نیست تا برد را اتصال کوتاه و نسوزد.

2. ولتاژ ورودی به 5 ولت تنظیم می شود، ولتاژ را بالا یا معکوس تنظیم نکنید تا تخته نسوزد.

3. هنگام آزمایش ماژول 10G، سیم‌های سیگنال TX و RX که سیگنال‌های پرسرعت را پشتیبانی می‌کنند، باید از کابل‌های سیگنال با فرکانس 18G استفاده کنند.

سوالات متداول
س: آیا شرکت شما یک تجارت است یا یک کارخانه؟
A: ما یک کارخانه در گوانگدونگ هستیم.شرکت ما دارای یک تیم فروش حرفه ای تجارت خارجی و یک تیم پشتیبانی فنی با تجربه است.ما تامین کننده منبع نور، متر قدرت نوری، تضعیف کننده نوری، سوئیچ نوری و BERT، DCA، CDR هستیم.
س: مدت قیمت چیست؟
A: FOB شنژن
س: زمان گارانتی چقدر است؟
A: 12 ماه پس از تاریخ حمل و نقل.
س: چگونه می توان سفارش داد؟
A: با کارکنان خدمات صحبت کنید، جزئیات دستگاه را تأیید کنید و سپس سفارش دهید.
