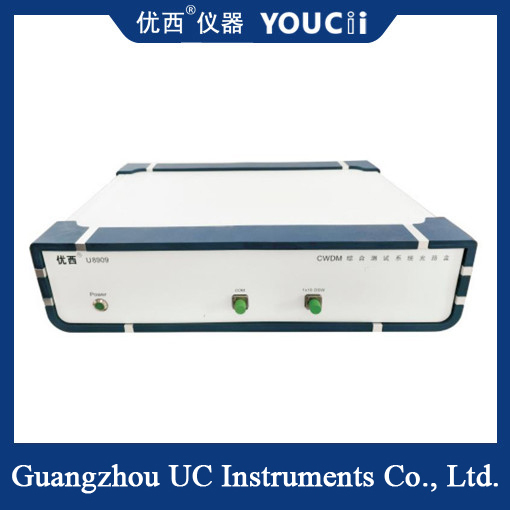

سیستم یکپارچه اسکن ماژول CWDM و اندازه گیری نقطه

سیستم یکپارچه اندازه‌گیری نقطه‌ای و اسکن ماژول CWDM

مروری بر سیستم:

   این سیستم یک سیستم تست جامع است که برای محصولات CWDM، MWDM، LWDM و سایر محصولات چند کاناله با موج کامل طراحی شده است. این سیستم حالت اسکن ASE+OSA سنتی و حالت اندازه‌گیری نقطه‌ای منبع نور نقطه‌ای به اضافه پاورمتر را ادغام می‌کند و به طور موثری راندمان کلی تست محصول را بهبود می‌بخشد و هزینه ورودی تجهیزات و هزینه نیروی کار را کاهش می‌دهد. علاوه بر این، استفاده از جعبه نوری برای فشرده‌سازی فضای تجهیزات ایستگاه، تمیزی ایستگاه را بهبود می‌بخشد. در فرآیند تست، سیستم خودکار و پردازش می‌شود که برای آموزش کارکنان و ضد ماندن و ضد خطا مفید است.

اصل کار:

   ASE (SLED)، OSA، منبع نور نقطه‌ای و کنترل‌کننده قطبش را با توجه به نوع محصول مورد آزمایش پیکربندی کنید و مشخصات تست محصول مربوطه را تنظیم کنید. در حین عملیات، هر ایستگاه به طور مستقل برای پارامترهای اندازه‌گیری نقطه‌ای تکمیل می‌شود.

برای پارامترهای اسکن، سرور ابزار OSA را با توجه به مکانیسم FIFO با توجه به درخواست هر کلاینت برای اسکن کنترل می‌کند. پس از آزمایش تمام پارامترها، سیستم داده‌های تست را تقسیم می‌کند، تجزیه و تحلیل می‌کند، ذخیره می‌کند و به طور خودکار تعیین می‌کند و نتایج تست را در رابط برنامه تست نمایش می‌دهد.

معرفی نکات برجسته:

1. بهبود راندمان تست: محصول فقط یک بار نیاز به اتصال دارد، تعداد سیم‌کشی را کاهش می‌دهد، تست پارامتر خودکار;

2. کاهش هزینه‌های تست: کاهش زمان آموزش کارکنان، کاهش ورودی تجهیزات و پرسنل;

3. مدیریت آسان در محل: جعبه مسیر نوری یکپارچه استاندارد، فضای کمتر، اتصال مسیر نوری ساده;

4. جلوگیری از خطای سیستم: اپراتور طبق دستورالعمل کار می‌کند، موارد عملیاتی کمتر است، سیستم به طور خودکار تعیین و محاسبه می‌کند;

5. پارامترهای تست جامع: شامل IL، RL، PDL، ISO، cwl، BW، شاخص‌های Ripple WDM مانند;

6. طبقه‌بندی نتایج تست: چندین سطح محصول را با توجه به نیازهای واقعی تولید تعریف کنید;

7. قابلیت ردیابی داده‌های تست: داده‌ها در پایگاه داده و محلی نگهداری می‌شوند و می‌توان سوابق را برای مدت طولانی ردیابی کرد;

8. همراه با سیستم FIS/MES: می‌توان به معنای واقعی کلمه بدون کاغذ دست یافت.

اصل تست:
