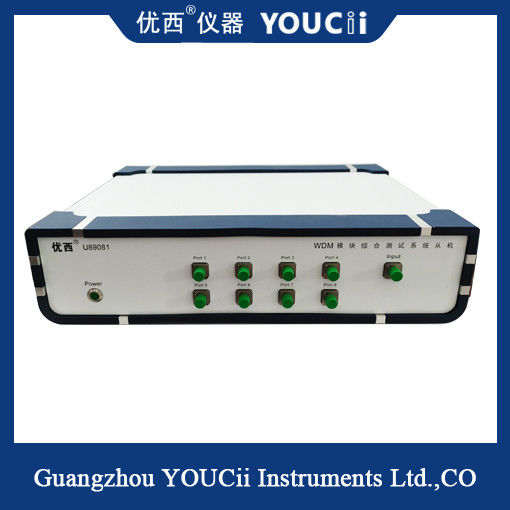

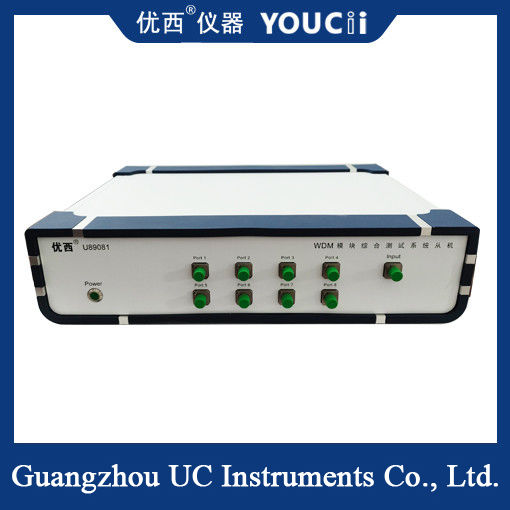

سیستم تست یکپارچه اسکن و آزمون نقطه ای ماژول DWDM

سیستم تست یکپارچه اسکن و نقطه تست ماژول DWDM

مرور کلی سیستم:

   این سیستم برای محصولات چند کاناله با طول موج کاری کوتاه، مانند DWDM، AWG، MWDM، LWDM و غیره طراحی شده است.این سیستم حالت اسکن منبع نور قابل تنظیم سنتی + پاورمتر نوری چند کاناله را با منبع نور نقطه ای (ITU) + پاورمتر نوری ادغام می کند و به طور موثر تست کلی محصول را بهبود می بخشد. راندمان، کاهش هزینه های ورودی تجهیزات، هزینه های نیروی کار.

   علاوه بر این، استفاده از جعبه نوری برای فشرده سازی فضای تجهیزات ایستگاه، تمیزی ایستگاه را بهبود می بخشد. در فرآیند تست، سیستم خودکار و پردازش می شود که برای آموزش کارکنان و ضد ماندن و ضد خطا مفید است.

اصل کار:

   با توجه به نوع محصول، منبع نور قابل تنظیم و منبع نور ITU با باندهای مختلف انتخاب می شوند و مشخصات تست محصول مربوطه تنظیم می شود. هنگام کار، سرور ابزار دقیق برای اندازه گیری نقطه ای بر اساس هر پارامتر است. درخواست مشتری از مکانیسم الگوریتم به طور منطقی برای برنامه ریزی موثر منابع سرور استفاده می کند، که می تواند حس واقعی اسکن موازی در زمان واقعی را برای سیستم پارامتر اسکن درک کند.

   پس از تست تمام پارامترها، سیستم داده های تست را تجزیه و تحلیل، ذخیره و به طور خودکار تعیین می کند و نتایج تست را در رابط برنامه تست نمایش می دهد.

معرفی عملکرد:

1. مناسب برای DWDM، AAWG، MWDM، LWDM و سایر دسته های محصولات ماژول چند کاناله؛

2. پارامترهای تست IL، RL، PDL، CWL@NdB، BW، Ripple و سایر پارامترهای معمولی؛

3. حفظ داده ها و نتایج تست، تولید و چاپ گزارش های حمل و نقل سفارشی؛

4. با توجه به محصولات اندازه گیری شده، سخت افزار ابزار را انتخاب کنید، مشخصات و فرآیندهای تست را تعریف کنید؛

5. پشتیبانی از گسترش ایستگاه های متعدد و پشتیبانی از تست چند دما؛

6. سیستم را می توان با توجه به نیازهای واقعی مشتریان سفارشی کرد.

اصل تست:
