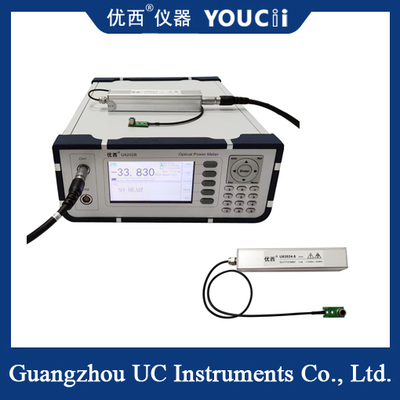

پروب قلمی PD از دستگاه سنجش توان نوری خارجی است.

مدل #

U82024

عنصر حسگر

InGaAs

اندازه PD

φ2 mm

محدوده طول موج

900 ~ 1700 نانومتر

طول موج کالیبراسیون

1310 / 1550 / 1650 نانومترکالیبراسیون قطعه ای

محدوده توان

+10 ~ - 45 dBm

دوره نمونه برداری توان(نرخ)

1 ms(1KHz)

نوع فیبر کاربردی

SM استاندارد و MM تا اندازه هسته 62.5 میکرومتر

 مطلق

عدم قطعیت (دقت) در شرایط مرجع

± 4% (1200 نانومتر ~ 16mm W, 0 نانومتر)

نسبی

عدم قطعیت (دقت) در شرایط مرجع

＜ 0.02 دسی بل معمولی

خطی بودن (توان)

≤ ± 0.06 دسی بل (1200 نانومتر ~ 16mm W, 0 نانومتر، 0 ~ -40dBm)

افت برگشتی

＞ 40 دسی بل

ورودی نوریرابط

فیبر برهنهورودی ابعاد جلویی کاوشگر

5.0 میلی متر W x 2.5 میلی متر H x 20.0 میلی متر D

C

ارتباطاترابطRS232

/ USB دمای عملیاتی

0

～+80 ℃دوره کالیبراسیون مجدد

-30

～+80 ℃دوره کالیبراسیون مجدد

2

Yسالابعاد

5

mm W,  2.5mm H,  20mm D وزن

0

.5 کیلوگرمسناریوهای کاربردی
