تجهیزات آزمایش ماژول گیرنده نوری با سرعت بالا 400G PM4 BERT

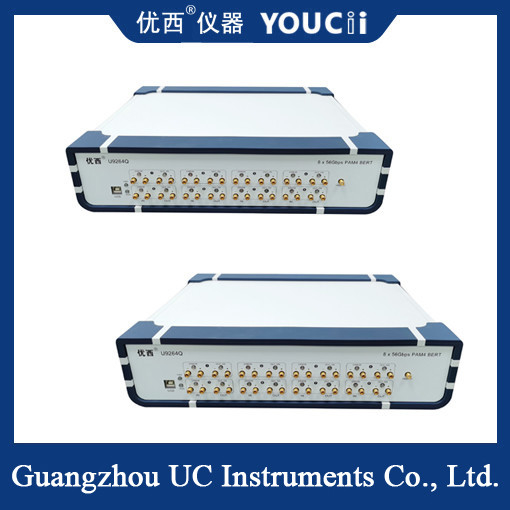

تصویر بزرگ : تجهیزات آزمایش ماژول گیرنده نوری با سرعت بالا 400G PM4 BERT

جزئیات محصول:

مخاطب

تجهیزات آزمایش ماژول گیرنده نوری با سرعت بالا 400G PM4 BERT

شرح

دامنه خروجی سیگنال:	200 میلی ولت	مواد:	فلز
حالت رمزگذاری سیگنال:	NRZ/PAM4	ابعاد:	17.3 x 8.7 x 5.3 اینچ
قابلیت اتصال:	USB، LAN، GPIB	نرخ داده:	6.144، 10.3125، 20، 25، 25.78125، 26.5625، 28.05
خروجی ساعت:	6.64
برجسته کردن:	ماژول گیرنده نوری PM4 BERT,400G PM4 BERT,سرعت بالا PM4 BERT , 400G PM4 BERT , High Speed PM4 BERT

تجهیزات آزمایش ماژول گیرنده نوری با سرعت بالا 400G PM4 BERT

ویژگی های محصول

تغییر نوع کد:
دستگاه های تشخیص خطای معمولی فقط میتوانند یک الگوی کد واحد تولید کنند.در حالی که آشکارگر خطای 400G PAM4 می تواند الگوهای کد NRZ (کد غیر بازگشت به صفر) و PAM4 (تغییر دامنه پالس چهار سطح) را بدون هیچ گونه لوازم جانبی تغییر دهد.
سیگنال PAM4 4 سطح تعدیل دامنه پالس است، می تواند اطلاعات منطقی بیت بیشتری را نسبت به سیگنال های دیجیتال سنتی نشان دهد، مناسب برای سیستم های ارتباطی نوری با سرعت بالا است.

قابلیت آزمایش با سرعت بالا:
از PAM4 از 24.33GBaud تا 30GBaud پشتیبانی کنید، نیازهای آزمایش ماژول گیرنده نوری با سرعت بالا 400G را برآورده کنید.
همچنین از توابع پیشرفته ای مانند کدگذاری خاکستری و FEC (اصلاح خطای جلو) برای اطمینان از جامعیت و دقت آزمایش پشتیبانی می کند.

تنوع:
هر دو محرک داخلی و خارجی، تنظیم دامنه خروجی، تنظیم متناسب سطح سیگنال انتقال PAM4 و سایر توابع،برای ماژول گیرنده نوری با سرعت بالا آزمایش تولید خودکار تضمین موثر را فراهم می کند.
نرخ خطا بیت می تواند توسط شمارش خطا بیت داخلی خوانده شود یا داده های دریافت شده می توانند برای تعیین میزان خطا بیت به ماژول تشخیص خطا تحلیلگر خطا برگردند.

تست استاندارد:
برای اطمینان از سازگاری و قابلیت اطمینان نتایج آزمایش، الزامات آزمایش IEEE 802.3bs 400G و OIF-CEI-56G/28G و سایر استانداردهای بین المللی را برآورده کنید.

پارامتر فنی

نه، نه	استدلال	MIN	مدل	مکس	واحد
1	حالت رمزگذاری سیگنال	NRZ/PAM4
2	نرخ داده ها	6.144	6.144,10.3125,20,25,25.78125,26.5625,28.05	28.05	گبت در ثانیه
3	الگوی کد	PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B
4	زمان بالا رفتن و پایین آمدن ((20٪ تا 80٪)		14	35	pS
5	معکوس کردن الگوی	سیگنال در انتهای گیرنده به طور خودکار معکوس می شود
6	دامنه خروجی سیگنال (یک طرفه)	200	800	1000	mV
7	25G Jitter خروجی داده (RMS)		500	700	fs
8	رابط ورودی/خرید داده	ديفرانسيال، پيوند AC، مقاومت 50 اوم، SMA 2.92 ميلي متري
9	خروجی ساعت	0.2	6.64	13.28	گاهرتز
10	حساسیت ورودی سیگنال داده (یک طرفه)		50		mVpp
11	خروجی داده ها نقشه چشم تقاطع NRZ	49	50	52	%
12	PAM4 ارتفاع چشم (به هر ارتفاع چشم)	80	110	200	mV
13	خطی بودن نقشه چشم PAM	0.95	0.98	1
14	دمای کار	10	25	50	°C

سناریوی کاربرد
آزمایش قطعات اپتو الکترونیک: مناسب برای ماژول های گیرنده نوری با سرعت بالا 200G و 400G و آزمایش قطعات اپتو الکترونیک.

تحقیقات آزمایشگاهی و علمی:در آزمایشگاه های ارتباطات نوری و موسسات تحقیقاتی علمی برای مطالعه و تأیید عملکرد و قابلیت اطمینان فناوری ارتباطات نوری با سرعت بالا استفاده می شود.

تولید کنندگان ماژول نوری: تولید کنندگان داخلی ماژول نوری در هنگام راه اندازی ماژول نوری به عملیات دستی متکی هستند.

با این حال، راه اندازی دستی ناکارآمد و پرهزینه است. بنابراین برخی از تولید کنندگان در حال بررسی توسعه نرم افزار تست خودکار برای تحقق راه اندازی اتوماتیک ماژول نوری، کالیبراسیون،و گزارش صادرات.

اندازه گیری خطای 400G PAM4 این نیاز را با ارتباطات دستورات استاندارد دستور ابزار قابل برنامه ریزی (SCPI) برآورده می کند.

تجهیزات آزمایش ماژول گیرنده نوری با سرعت بالا 400G PM4 BERT 0
