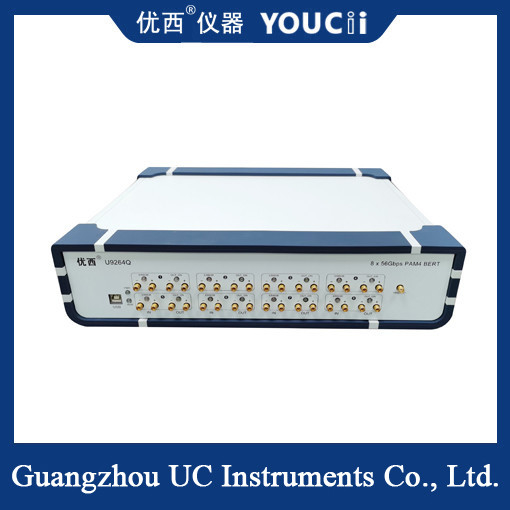

400G PAM4 High Performance Error Tester حالت رمزگذاری سیگنال NRZ / PAM4

400G PAM4 High Performance Error Tester حالت رمزگذاری سیگنال:NRZ/PAM4

آزمونگر خطای بیت 400G PAM4 یک آزمایشگر خطای بیت با عملکرد بالا برای آزمایش ماژول گیرنده نوری با سرعت بالا 400G است.

ویژگی های عملکرد:
1, حالت کدگذاری سیگنال: NRZ و PAM4 ، می تواند به طور خودکار بین سیگنال های NRZ و PAM4 به طور آزادانه تغییر دهد.
2، خروجی همزمان هشت کانال، برای آزمایش محصولات 6.144G، 10G، 40G، 100G، 200G و 400G استفاده می شود، آزمایش خطا می تواند مستقل یا آزمایش همزمان هشت طرفه باشد.
3از تشخیص خطای مداوم و نظارت بر خطای زمان پشتیبانی کنید، از عملکرد KP4 / KR4 سخت افزار FEC پشتیبانی کنید.
4نرخ حمایت NRZ: 6.144، 103125،25،2578125، 265625، 28.05 گيگابايت
5نرخ حمایت از PAM: 14.0625، 265625، 28.9GBd
6نوع کد پشتیبانی NRZ: PRBS7، 9، 10، 11، 15، 23، PRBS31، تعریف شده توسط کاربر.
7نوع کد پشتیبانی PAM4: PRBS11Q، 13Q، 15Q، 20Q، 23Q، 31Q، 49Q، 58Q، SSPRQ، JP03A، JP03B، تعریف شده توسط کاربر.
8، فرکانس ساعت از قسمت فرکانس پیش فرض 4، پشتیبانی یک چهارم، 1/8، 1/16, 1/32، 1، 64، 1 / فرکانس از 128 نقطه.
9. حالت ارتباطات: USB به HID. نیازی به رانندگی نیست، با دستگاه از طریق نرم افزار کامپیوتر بالا PC ارتباط برقرار کنید، اندازه گیری خطا بیت را تنظیم کنید و میزان خطا بیت را آزمایش کنید.

پارامتر فنی

اندازه گیری نقشه چشم برقی
