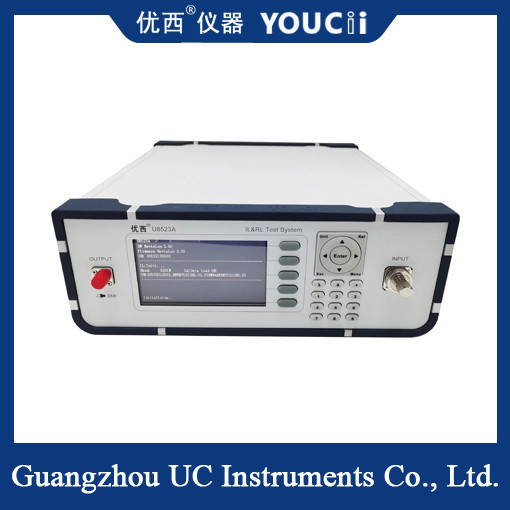

تحلیلگر از دست دادن ورودی دو طول موج نوعی ابزار است که به طور خاص برای اندازه گیری از دست دادن ورودی (IL) و از دست دادن بازگشت (RL) دستگاه های منفعل (مانند کانکتورها، کوپلرها و غیره) استفاده می شود.) در سیستم های ارتباطی فیبر نوری.

مرور کلی
یک تست کننده از دست دادن ورودی دو موج یک دستگاه آزمایش با دقت بالا است که قادر به اندازه گیری از دست دادن ورودی و از دست دادن بازگشت در دو طول موج مختلف (معمولا 1310nm و 1550nm) است.این ابزار نقش مهمی در توسعهتولید و نگهداری سیستم های ارتباطی فیبر نوری

دوم، اصل کار
با وارد کردن یک جفت از منابع سر و صدا در اصل پل، ابزار تلفات پلگ-بیک دو طول موج می تواند مدار آزمایش را در شرایط بار و بدون بار اندازه گیری کند.ابزار یک فرکانس و قدرت خاص از سیگنال آزمایش را تولید می کند.، و سپس با اندازه گیری قدرت حاد و منعکس شده سیگنال آزمایش، مقدار از دست دادن ورودی و مقدار از دست دادن بازگشت دستگاه اندازه گیری شده را در طول موج خاص محاسبه کنید.

ویژگی ها
اندازه گیری طول موج دوگانه: می تواند در 1310nm و 1550nm در دو طول موج مختلف اندازه گیری شود تا نیازهای آزمایش در طول موج های مختلف را برآورده کند.
دقت بالا: با استفاده از تکنولوژی تست پیشرفته و الگوریتم، می تواند از دست دادن ورودی دقیق و اندازه گیری از دست دادن بازگشت را به دست آورد.
عملکرد آسان: با رابط کاربری بصری و جریان عملیاتی ساده، کاربران فقط نیاز به پیروی از دستورالعمل ها برای تکمیل آزمایش دارند.
ثبت و تجزیه و تحلیل داده ها: می تواند به طور خودکار داده های آزمایش را ثبت کند و عملکرد تجزیه و تحلیل داده را ارائه دهد تا به کاربران کمک کند عملکرد دستگاه مورد آزمایش را بهتر درک کنند.

مشخصات

روش استفاده
آماده سازی آزمایش: اطمینان حاصل کنید که دستگاه به درستی متصل شده و از قبل گرم شده است. بررسی کنید که آیا ارزش آسیب ورودی خط اندازه گیری واجد شرایط است و آیا سطح پایان تمیز است.
از دست دادن بازگشت به صفر: پایان شروع خط علامت گذاری را به رابط خروجی منبع نور متصل کنید، انتهای دیگر خط علامت گذاری را با یک میله پیچ کنید.تنظیم مقدار قدرت نوری کانال از دست دادن بازگشت در محدوده مشخص شده، کلید صفر را فشار دهید تا پنجره بازپرداخت -00- را نشان دهد.
کالیبراسیون از دست دادن بازگشت: خط علامت گذاری زخم را شل کنید، انتهای خط علامت گذاری را در رابط اندازه گیری قدرت نوری وارد کنید، کلید Ref را برای کالیبراسیون فشار دهید.
اندازه گیری از دست دادن بازگشت: پرنده استاندارد را به دستگاه تحت آزمایش متصل کنید، انتهای دیگر دستگاه تحت آزمایش را 4 تا 5 دور بپوشانید.و مقدار نشان داده شده توسط ابزار، مقدار از دست دادن بازگشت طول موج مربوطه دستگاه است..
