32Gbaud پشتیبانی PAM4 CDR برای NRZ و PAM4 سیگنال های ماژول بازیابی ساعت

32Gbaud پشتیبانی CDR PAM4 برای ماژول بازیابی ساعت NRZ و PAM4

مرور کلی محصول

یک دستگاه بازیابی ساعت می تواند یک سیگنال داده ورودی (یا ساعت) را دریافت کند، آن را با استفاده از یک مدار حلقه ای قفل شده فاز (PLL) قفل کند و یک ساعت بازیابی را تولید کند.ساعت بازیابی شده می تواند به عنوان مرجع زمان اسیلوسکوپ یا BERT استفاده شودهنگامی که اسیلوسکوپ نمونه برداری الگوی چشم نوری و شکل موج را آزمایش می کند، ساعت متقاطع با همان منبع سیگنال اندازه گیری شده برای تحریک مورد نیاز است.ماژول CDR (بازیافت ساعت) عمدتا برای نمونه برداری از نقشه چشم نوری تست اسیلوسکوپ استفاده می شود، اما یک محیط آزمایش ساعت پرتاب را ارائه نمی دهد، کاربرد معمول آزمایش تجهیزات شبکه نوری است.چون خود دستگاه اندازه گیری دارای خروجی ساعت تقسیم فرکانس نیست.، در آزمایش نقشه چشم نوری نیاز به بازیابی سیگنال ساعت برای فعال کردن نوسانگر نمونه برداری.

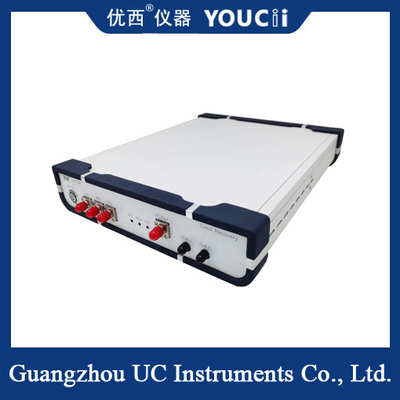

U9720B CDR با یک آداپتور رابط نوری FC، مناسب برای SFP28/56، SR، LR و BIDI معمولی و سایر ماژول های دسترسی به سیگنال نوری، پشتیبانی از سیگنال های NRZ و PAM4رابط نوری FC برای دریافت سیگنال های نوری به سیگنال های الکتریکیسی دی آر سپس ساعت سیگنال و خروجی را استخراج می کند. سیگنال ساعت عمدتا به عنوان سیگنال پرتاب اسیلوسکوپ استفاده می شود.

پارامترهای اصلی CDR:
1) محدوده بازیابی ساعت: 25 ~ 32 Gbps ((GBaud) ؛
2) از هر دو سیگنال NRZ و PAM4 پشتیبانی می کند؛
3) محدوده طول موج: پشتیبانی از حالت تک 1250 ~ 1650 nm؛
4) محدوده ورودی نوری: +5 ~ -15dBm
5) نسبت تقسیم فرکانس خروجی ساعت: 2/8/32/40
6) آمپلت ساعت الکتریکی خروجی: AC Couple/ 200~800mVpp؛
7) نسبت طیف (می تواند با توجه به کاربر انتخاب شود): 10٪ (CDR) -90٪ (خرید)
8) پشتیبانی از بازیابی ساعت سیگنال های نوری تک حالت؛
9) نوع رابط نوری: رابط نوری FC/PC؛
10) نوع رابط الکتریکی: 40GHz 2.92mm ماده

مشخصات
