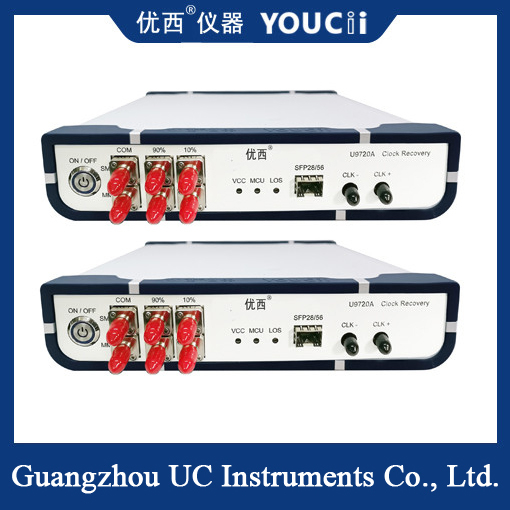

ماژول بازیابی ساعت 32Gbaud PAM4 با پورت نوری SFP28/56

ماژول بازیابی ساعت PAM4 با سرعت 32 گیگابیت بر ثانیه با پورت نوری SFP28/56

  U9720A CDR (ماژول بازیابی ساعت) عمدتاً برای ارائه سیگنال بازیابی ساعت در محیط آزمایش بدون ساعت راه‌انداز استفاده می‌شود، تا از اسیلوسکوپ نمونه‌برداری برای آزمایش نمودار چشم نوری دستگاه استفاده شود. کاربرد معمول آن، آزمایش تجهیزات شبکه نوری یا محصول BOB در کاربردهای PON است. از آنجایی که خود دستگاه فوتومتریک خروجی ساعت تقسیم فرکانس ندارد، برای آزمایش نمودار چشم نوری، بازیابی سیگنال ساعت برای راه‌اندازی اسیلوسکوپ نمونه‌برداری ضروری است.

  U9720A CDR دارای یک پورت نوری SFP28/56 است که برای SFP28/56 کپسوله شده معمولی SFP28/56، SR، LR، BIDI و سایر ماژول‌های نوری مناسب است. این دستگاه از سیگنال‌های NRZ و PAM4 پشتیبانی می‌کند. و فقط به انتهای دریافت‌کننده ماژول نوری نیاز دارد تا سیگنال نوری را به سیگنال الکتریکی تبدیل کند، و سپس ساعت سیگنال الکتریکی را استخراج و خروجی دهد. سیگنال ساعت عمدتاً برای سیگنال راه‌انداز اسیلوسکوپ استفاده می‌شود.

   دستگاه بازیابی ساعت 32G نوعی تجهیزات آزمایش برای سیستم ارتباطات دیجیتال با سرعت بالا است که برای استخراج و بازیابی سیگنال ساعت از سیگنال ورودی استفاده می‌شود. در ارتباطات دیجیتال با سرعت بالا، پایداری و دقت سیگنال ساعت برای انتقال صحیح داده‌ها بسیار مهم است. از آنجایی که سیگنال ممکن است تحت تأثیر نویز، اعوجاج و سایر عوامل در فرآیند انتقال قرار گیرد، که منجر به کاهش کیفیت سیگنال ساعت می‌شود، استفاده از دستگاه بازیابی ساعت برای استخراج و بازیابی سیگنال‌های ساعت با کیفیت بالا ضروری است.

Sمشخصات
