ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه

Name: ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه
Brand: Guangzhou UC Instruments., Co. Ltd.
SKU: U9764A
Availability: InStock

همه محصولات

قدرت سنج نوری
(127)

تضعیف کننده نوری متغیر
(68)

منبع لیزر قابل تنظیم
(62)

منبع لیزر DFB
(41)

سوئیچ نوری
(26)

تستر BERT
(43)

هیئت ارزیابی SFP
(17)

تلفات سنج برگشتی نوری
(25)

منبع نور چند حالته
(14)

قطعات برق RF
(13)

اسیلوسکوپ نوری
(36)

تستر فیبر نوری
(31)

چت IM آنلاین در حال حاضر

ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه

تصویر بزرگ : ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YOUCii
گواهی:	CU,IOS
شماره مدل:	U9764A

پرداخت:

مقدار حداقل تعداد سفارش:	1PCS
قیمت:	negotiate a price
جزئیات بسته بندی:	کارتن
زمان تحویل:	20 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	15 عدد + در ماه

مخاطب

ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه

شرح

محدوده ورودی نوری (تعیین شده با حساسیت ماژول) (dBm):	3~-12	نسبت تقسیم فرکانس خروجی بازیابی ساعت:	2 / 4 / 8 / 16 / 64 / 256
دامنه ساعت الکتریکی خروجی ((mVpp):	800 (مقدار معمولی)	نوسان خروجی دیفرانسیل ساعت CML (mVpp):	200 تا 800
فرکانس ساعت (به عنوان مثال 28.1 گیگابیت در ثانیه) (گیگاهرتز):	0.11 ~ 14.05	نوع ماژول سازگاری:	SFP28،SR،LR،BIDI
برجسته کردن:	ابزار بازیابی ساعت چند فرکانسی,ابزار بازیابی ساعت 100Gbps , 100Gbps Clock Recovery Instrument

ابزار بازیابی ساعت تقسیم چند فرکانس 100Gbps

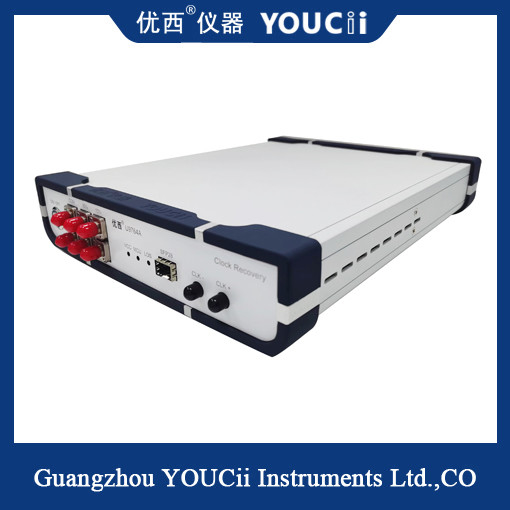

U9764A CDR (Clock Recovery Module) به طور عمده برای ارائه سیگنال بازیابی ساعت در محیط آزمایش بدون فعال کردن ساعت استفاده می شود.به منظور استفاده از اسیلوسکوپ نمونه برداری برای آزمایش نمودار چشم نوری دستگاهکاربرد معمول آزمایش تجهیزات شبکه نوری یا محصول BOB در برنامه PON است.لازم است که سیگنال ساعت برای فعال کردن نوسانگر نمونه برداری در هنگام آزمایش نمودار چشم نوری بازیابی شود..

U9764A CDR دارای یک پورت نوری SFP28 است که برای SFP Encapsulated SFP28، SR,LR,BIDI و سایر ماژول های نوری مناسب است.آن را تنها نیاز به پایان دریافت ماژول نوری برای تبدیل سیگنال نوری به سیگنال الکتریکی، و سپس ساعت سیگنال الکتریکی را استخراج و خروجی می کند. سیگنال ساعت عمدتا برای سیگنال پرتاب اسیلوسکوپ استفاده می شود.

نام کامل CDR Clock and Data Recovery است. همانطور که از نام نشان می دهد، توابع اصلی CDR عبارتند از:

1) برای ارائه سیگنال ساعت برای هر مدار در انتهای گیرنده.

2) برای قضاوت از سیگنال دریافت شده، برای تسهیل بازیابی و پردازش بعدی سیگنال داده.

نه	شاخص های فنی	مکس	دقیقه	واحد
1	محدوده نرخ داده	28.1	25.6	گبت در ثانیه
2	محدوده طول موج	1600	800	nm
3	محدوده ورودی نوری (بر اساس حساسیت ماژول تعیین می شود)	+3	-12	دی بی ام
4	نسبت تقسیم فرکانس خروجی بازیابی ساعت	2 / 4 / 8 / 16 / 64
5	دامنه ساعت الکتریکی خروجی	800 ((tارزش ypical)		mVpp
6	سوئیچ خروجی دیفرانسیل ساعت CML	800	200	mVpp
7	خروجی ساعت به صورت تصادفی حرکت می کند	800	300	fs
8	فرکانس ساعت (به عنوان مثال 28.1Gbps)	14.05	0.11	گاهرتز
9	تشخیص از دست دادن سیگنال داخلی (LOS)	128 (بیش از حد)	5 ((حساسیت)	mV
10	ولتاژ منبع برق (ولتاژ ورودی قدرت خارجی)	5.5	4	V
11	دمای کار	70	10	°C
12	نوع ماژول سازگاری	SFP28،SR،LR،BIDI

ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه 0
