ابزار بازیابی ساعت تقسیم چند فرکانس 100 گیگابایت در ثانیه

دستگاه بازیابی ساعت تقسیم فرکانس چندگانه 100 گیگابیت بر ثانیه

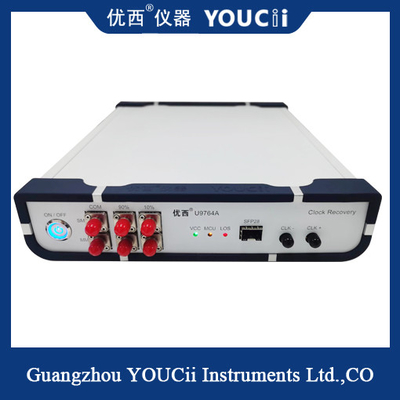

  دستگاه CDR (ابزار بازیابی ساعت) U9764A عمدتاً برای ارائه سیگنال‌های بازیابی ساعت در محیط‌های آزمایشی استفاده می‌شود که در آن هیچ ساعتی فعال نمی‌شود، بنابراین الگوی چشم نوری دستگاه را با یک اسیلوسکوپ نمونه‌برداری آزمایش می‌کند. کاربردهای معمولی، آزمایش دستگاه‌های شبکه نوری یا برای محصولات BOB در برنامه‌های PON است، زیرا خود دستگاه نوری خروجی ساعت تقسیم‌شده ندارد، سیگنال ساعت باید بازیابی شود تا اسیلوسکوپ نمونه‌برداری هنگام آزمایش نقشه چشم نوری فعال شود.

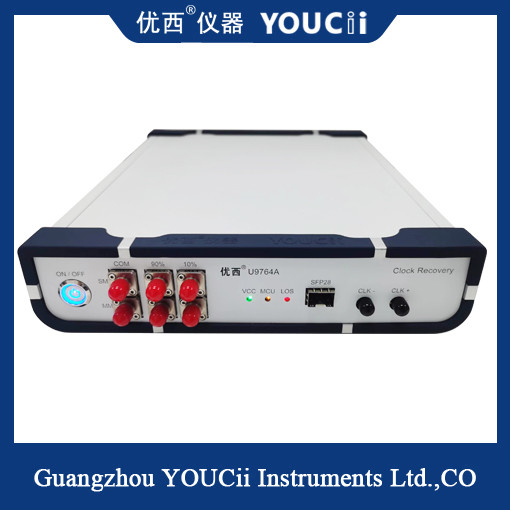

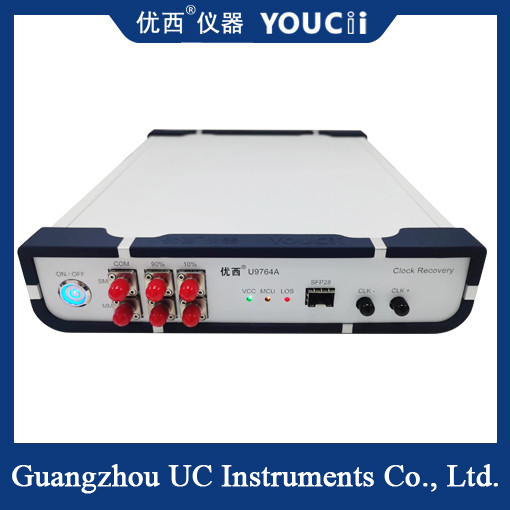

   U9764A CDR مجهز به یک پورت نوری SFP28 است که برای ماژول‌های نوری SFP28، SR، LR و BIDI معمولی بسته‌بندی شده با SFP28 مناسب است. فقط انتهای دریافت‌کننده ماژول نوری برای تبدیل سیگنال نوری به سیگنال الکتریکی مورد نیاز است و CDR ساعت سیگنال الکتریکی را استخراج و آن را خروجی می‌دهد. سیگنال ساعت عمدتاً برای سیگنال ماشه اسیلوسکوپ استفاده می‌شود.

دستگاه بازیابی ساعت چیست؟

   واحد بازیابی ساعت دستگاهی است که برای بازیابی سیگنال‌های ساعت در ارتباطات دیجیتال استفاده می‌شود. در ارتباطات دیجیتال، یک سیگنال ساعت همزمان بین فرستنده و گیرنده مورد نیاز است تا از انتقال صحیح داده‌ها اطمینان حاصل شود. عملکرد ابزار بازیابی ساعت، استخراج سیگنال ساعت صحیح از جریان داده‌های دریافتی است.

   ابزار بازیابی ساعت معمولاً در ارتباطات فیبر نوری، ارتباطات ماهواره‌ای، اترنت و سایر سیستم‌های ارتباطی دیجیتال با سرعت بالا استفاده می‌شود. در این سیستم‌ها، داده‌ها به صورت دیجیتال منتقل می‌شوند و سیگنال ساعت برای تعیین سرعت انتقال و بازه زمانی داده‌ها استفاده می‌شود. با توجه به مشکلات احتمالی مانند لرزش ساعت، رانش ساعت یا نویز انتقال در طول انتقال، گیرنده باید از یک متر بازیابی ساعت برای بازسازی یک سیگنال ساعت دقیق استفاده کند.

   اصل کار یک دستگاه بازیابی ساعت معمولاً بر اساس یک حلقه قفل شده فاز (PLL) یا فناوری مرتبط است. بر اساس اطلاعات ساعت در جریان داده‌های دریافتی، ساعت محلی را تنظیم می‌کند تا آن را با انتهای ارسال همگام نگه دارد. با تنظیم مداوم فرکانس و فاز ساعت محلی، دستگاه بازیابی ساعت می‌تواند به تدریج افست ساعت را حذف کند، در نتیجه به بازیابی سیگنال‌های ساعت دقیق دست یابد.

عملکرد و قابلیت‌های متر بازیابی ساعت بسته به کاربرد و الزامات متفاوت خواهد بود. برخی از دستگاه‌های بازیابی ساعت پیشرفته ممکن است عملکردهای تطبیقی داشته باشند که می‌توانند به صورت پویا با توجه به ویژگی‌های سیگنال ارسالی تنظیم شوند تا با محیط‌های ارتباطی و نرخ داده‌های مختلف سازگار شوند. علاوه بر این، متر بازیابی ساعت ممکن است شامل ویژگی‌های اضافی مانند تشخیص نرخ خطای بیت، تجزیه و تحلیل لرزش و رابط‌های خروجی ساعت باشد تا به تجزیه و تحلیل و نظارت بر عملکرد سیستم ارتباطی کمک کند. به طور خلاصه، ابزار بازیابی ساعت نقش حیاتی در سیستم ارتباطات دیجیتال دارد، می‌تواند سیگنال ساعت دقیق را از جریان داده‌های دریافتی استخراج کند تا از انتقال و همگام‌سازی صحیح داده‌ها اطمینان حاصل شود.
