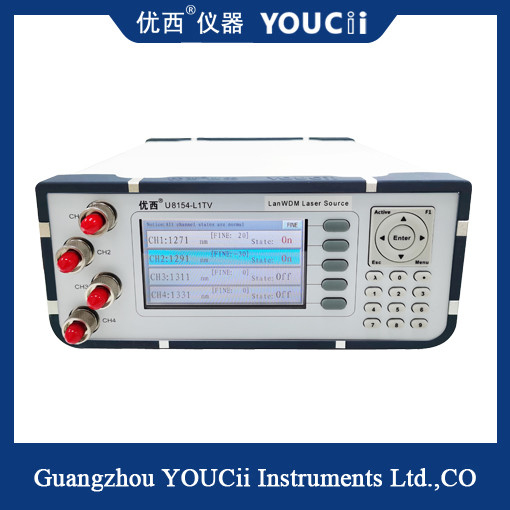

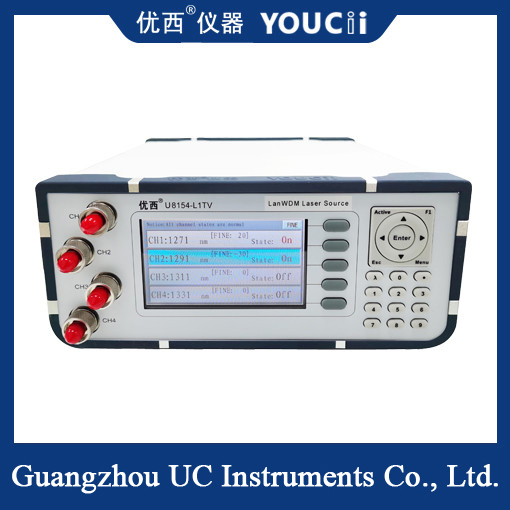

چهار طول موج چهار کانال خروجی لان WDM منبع نور

منبع نور Lan WDM با خروجی چهار طول موج و چهار کانال

مفاهیم اساسی منبع نور Lan WDM:

1. از نظر نقاط طول موج: طول موج به صورت L1: 1271/1291/1311/1331 نانومتر و L2: 1295.56/1300.05/1304.58/1309.14 نانومتر تعریف می شود. سایر ترکیبات طول موج L3، L4 و ... نامیده می شوند.

2. از نظر فرم بسته بندی دستگاه های ساطع کننده نور، به این موارد تقسیم می شود: گروه اول L1، دو نوع بسته بندی دستگاه های هم محور و دستگاه های پروانه ای وجود دارد و گروه دوم L2، به طور کلی برای بسته بندی دستگاه پروانه ای. ما دستگاه بسته بندی هم محور را U8154-T (TO) و دستگاه بسته بندی پروانه ای را U8154-B (Butterfly) تعریف می کنیم.

3. از فرم های خروجی چهار طول موج تقسیم می شود: چهار طول موج به چهار خروجی تقسیم می شوند و چهار طول موج با یک خروجی ترکیب می شوند. ما خروجی چهار طرفه چهار طول موج را U8154 و خروجی چهار طرفه چهار طول موج را U8151 تعریف می کنیم.

4. از فرم خروجی توان: کاربران عمومی به خروجی توان برابر چهار طول موج نیاز دارند، برخی از کاربران به خروجی قابل تنظیم توان هر طول موج نیاز دارند (محدوده قابل تنظیم 30dB)، ما خروجی توان برابر را به عنوان: U8154-P، خروجی قابل تنظیم توان U8154-V تعریف می کنیم؛

LANWDM چیست؟

نام کامل LWDM، LAN WDM است که معمولاً به فناوری مالتی پلکس تقسیم طول موج متراکم با استفاده از فناوری مالتی پلکس تقسیم طول موج چهارگانه در ماژول های نوری 100G اشاره دارد. با توجه به طول موج LAN WDM تعریف شده توسط IEEE 802.3، عمدتاً 10 کیلومتر را پوشش می دهد. طول موج های 1295.56 نانومتر و 1300.05 نانومتر و 1304.58 نانومتر و 1309.14 نانومتر چهار طول موج.
