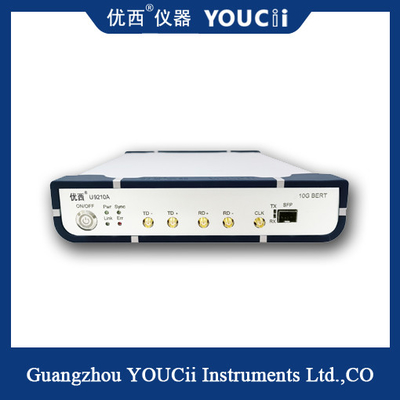

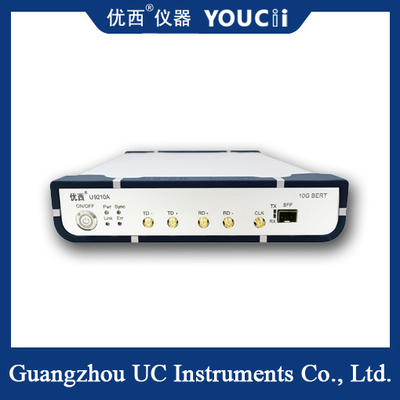

کد پشتیبانی BERT با نرخ کامل 10G برای PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

ویژگی های عملکرد:

   یک کانال نوری SFP و یک کانال الکتریکی، دو کانال ورودی و خروجی همزمان، تست کد خطا می تواند مستقل باشد.

   پشتیبانی از تشخیص خطای پیوسته و تشخیص خطای زمان بندی.

   پشتیبانی از نرخ کامل از 622M تا 11.7Gbps；

   نوع کد پشتیبانی: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   یک کانال خروجی ساعت با لرزش کم، کانال نوری و کانال الکتریکی یک ساعت را به اشتراک می گذارند، همگام سازی ساعت دو کانال.

   حالت ارتباط USB HID یا USB-COM.

 نرم افزار عملکرد معرفی

• نرخ داده: تنظیم نرخ داده فعلی.
• الگوی داده: تنظیم PRBS (الگو) فعلی.
• حالت Rx: تجهیزات دارای دو کانال، کانال نوری و کانال الکتریکی هستند، هنگام تست حساسیت دریافت، ورودی دریافت را کانال نوری یا کانال الکتریکی انتخاب کنید، رابط SFP کانال نوری است، RX+ و RX- کانال الکتریکی است.
• معکوس داده: قطبیت سیگنال ورودی کانال الکتریکی را می توان معکوس تنظیم کرد، به عنوان مثال RX+ به TX- و RX- به Tx+.
• زمان دروازه: تنظیم زمان انباشت برای اندازه گیری BER انباشت.
• دکمه شروع: شروع تنظیم پارامترها و آزمایش BER آنی و BER انباشت.
• دکمه تازه سازی: به صورت دستی BER انباشته شده را تازه کنید.
• جعبه آدرس USB:به طور خودکار تمام آدرس های دستگاه USB را شمارش کنید، یک آدرس USB را انتخاب کنید و دکمه Connect را فشار دهید تا دستگاه فعلی متصل شود.
• BER آنی (نرخ خطای بیت): در فواصل 200 میلی ثانیه تازه می شود.

BER انباشت (نرخ خطای بیت): شمارش خطای بیت آنی و زمان سپری شده را جمع می کند، BER انباشت = شمارش خطای بیت آنی / (زمان سپری شده * تعداد بیت کل).
