اسیلوسکوپ نوری تک حالته / چند حالته با نرخ کامل

اسیلوسکوپ نوری تک حالته/چند حالته با نرخ کامل

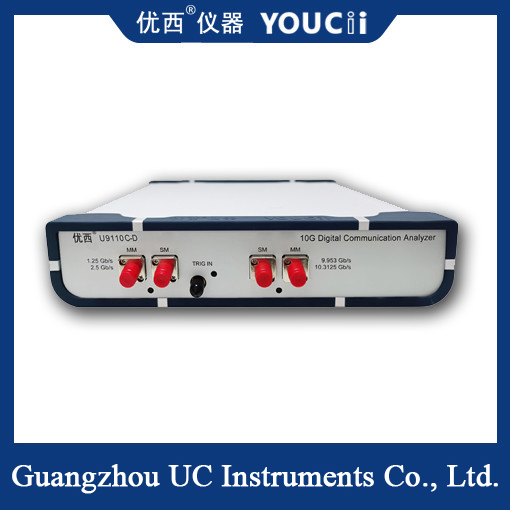

U9110C-D یک اسیلوسکوپ نوری 10G با نرخ کامل است که از حالت تک‌گانه/چندگانه پشتیبانی می‌کند و جدیدترین راه‌حل تحلیل ارتباطات دیجیتال است که توسط Uwest Instrument راه‌اندازی شده است.این ابزار اندازه‌گیری ایده‌آلی را برای تولید دستگاه‌های ارتباطات نوری فراهم می‌کند.

نتایج اندازه‌گیری DCA U9110C-D نه تنها داده‌های خام، بلکه هیستوگرام‌هایی با زمان و دامنه، تست‌های ماسک، تست‌های آماری و غیره را نیز ارائه می‌دهد.این دستگاه مجموعه‌ای از تنظیمات تست شاخص ارتباطی، از جمله دوره زمانی، زمان افزایش، زمان کاهش، درصد عبور، نسبت خاموشی، لرزش و اندازه‌گیری دامنه را ارائه می‌دهد.همچنین شامل SDH/SONET، تست‌های ماسک برای اترنت گیگابیتی و سایر تست‌های انطباق استاندارد تک‌گانه است.

ویژگی‌های دستگاه:

1. اندازه‌گیری با نرخ بالا: این دستگاه می‌تواند اندازه‌گیری سیگنال نوری با نرخ کامل 10 گیگابیت بر ثانیه را پشتیبانی کند، از جمله اترنت 10 گیگابیتی (10GbE) و سایر پروتکل‌های ارتباطی با نرخ بالا.

2. نمایش نمودار چشم: نمودار چشم نوری از فناوری نمونه‌برداری و پردازش داده‌های با سرعت بالا برای ثبت و نمایش دقیق نمودار چشم سیگنال‌های نوری استفاده می‌کند.نمودار چشم، کیفیت انتقال سیگنال نوری را با شکل چشم باز نمایش می‌دهد. کاربران می‌توانند با مشاهده درجه باز شدن و لرزش نمودار چشم، پایداری و عملکرد انتقال سیگنال را ارزیابی کنند.

3. اندازه‌گیری با دقت بالا: نمودار چشم نوری با نرخ کامل 10G از ساعت و فناوری نمونه‌برداری با دقت بالا استفاده می‌کند که می‌تواند اندازه‌گیری زمان‌بندی دقیق و تجزیه و تحلیل لرزش را ارائه دهد.این دستگاه می‌تواند پارامترهای کلیدی نمودار چشم، مانند لرزش پیک تا پیک، لرزش میانگین مربعات ریشه و غیره را اندازه‌گیری و تجزیه و تحلیل کند.
