درج/بازگشت تلفات سنج توسط منبع نور خروجی تک منبع نور خارجی

اندازه گیری ضایعات ورودی/بازگشت توسط منبع نور

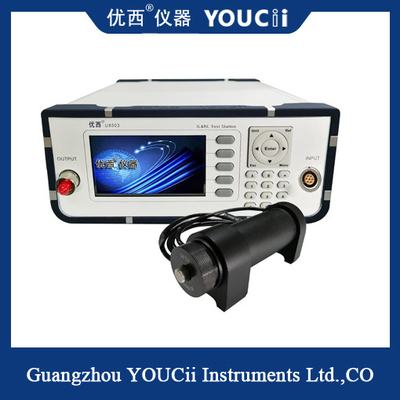

U8503+U82021اندازه گیری ضایعات ورودی / بازگشت و اندازه گیری قدرت یک ابزار نمایش مستقیم و جمع و جور برای اندازه گیری راحت از دست دادن بازگشت، از دست دادن ورودی و قدرت است.اندازه گیری بسیار آسان برای استفاده و ایده آل برای تولید کنندگان فیبر کابل پرش.

درU8503+U82021این اندازه گیری از دست دادن/بازگشت از طریق منبع نور خارجی است. The integration of a FC/APC ultra-low back reflection connector on the output port enables the use of hybrid jumpers to accommodate measurements with various connector types without compromising the return loss measurement rangeهنگامی که یک دستگاه تحت آزمایش (DUT) به پرنده متصل می شود و خروجی DUT پایان می یابد، از دست دادن بازگشت DUT نمایش داده می شود.

مشخصات

ضرر بازده چیست؟

هنگامی که یک سیگنال فیبر نوری وارد یا از یک جزء دستگاه نوری (مانند یک کانکتور فیبر نوری) خارج می شود، عدم تطابق تداوم و مقاومت منجر به منعکس یا بازگشت می شود.قدرت سیگنال منعکس شده یا بازگردانده شده، یعنی بازده از دست دادن، بازده از دست دادن (RL).از دست دادن ورودی اندازه گیری مقدار سیگنال حاصل شده است زمانی که پیوند نوری با از دست دادن مواجه می شود.در حالی که از دست دادن بازگشت یک اندازه گیری از ارزش از دست دادن سیگنال منعکس شده است زمانی که پیوند نوری با دسترسی به قطعات مواجه می شود.

فرمول محاسبه: RL=-10 lg (P0/P1) ، P0 نشان دهنده قدرت نوری منعکس شده، P1 نشان دهنده قدرت نوری ورودی است.

مقدار از دست دادن بازگشت در dB بیان شده و معمولا منفی است، بنابراین هرچه مقدار از دست دادن بازگشت بیشتر باشد، بهتر است، با مشخصات معمول در محدوده -15 تا -60 dB.بر اساس استانداردهای صنعت، از دست دادن بازگشت کانکتورهای فیبر نوری پولیش شده Ultra PC باید بیشتر از 50dB باشد و از دست دادن بازگشت پولیش شده شیب دار معمولا بیشتر از 60dB است.نوع PC باید بیشتر از 40dB باشد.برای فیبر های چند حالت، ارزش RL معمولی بین 20 تا 40 دبیل است.
