1310/1550 نیوتن متر دوگانه - پروب ابزار افت طول موج درج شده - در

کاوشگر داخلی 1310/1550 نیوتن‌متر درج افت ابزار با طول موج دوگانه

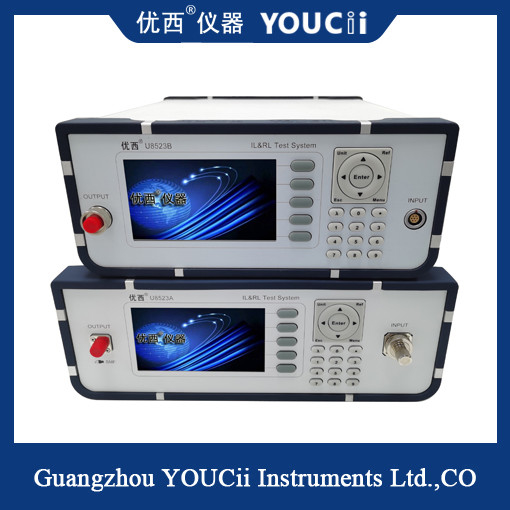

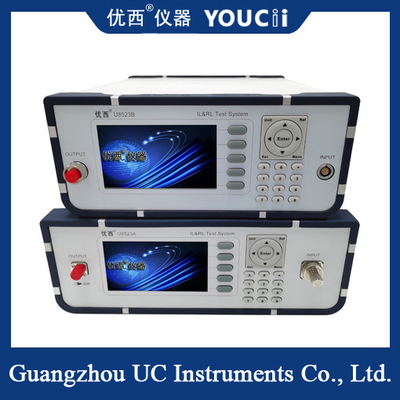

U8523A 1310/1550 نانومتر منبع نور دوگانه بازتابنده/پاور متر یک دسکتاپ، صفحه نمایش LCD به طور مستقیم، خروجی منبع نور واحد، اندازه گیری افت برگشتی، افت ورودی و اندازه گیری مستقیم ابزار قدرت نوری است.برای اندازه گیری اجزای ارتباط نوری، سیستم ها و کانکتورهای فیبر نوری و کابل مناسب است.

U8523A دارای یک منبع نور با طول موج 1310 نانومتر/1550 نانومتر و یک برد کاوشگر U88201 داخلی در شاسی است.یک کانکتور بازتابی فوق العاده کم پشت FC/APC در درگاه خروجی تعبیه شده است و از جامپرهای هیبریدی می توان برای اندازه گیری انواع کانکتورها بدون تأثیر بر محدوده اندازه گیری تلفات برگشتی استفاده کرد.هنگامی که دستگاه در حال آزمایش (DUT) به ترمینال خروجی DUT جامپر متصل می شود، افت برگشتی دستگاه تحت آزمایش نمایش داده می شود.

مشخصات

ضرر برگشتی چیست؟

هنگامی که یک سیگنال فیبر نوری وارد یا خروج از یک قطعه دستگاه نوری (مانند اتصال فیبر نوری) می شود، ناپیوستگی و عدم تطابق امپدانس منجر به کاهش توان سیگنال منعکس شده یا پژواک، بازتابی یا برگشتی می شود، یعنی از دست دادن بازگشت، افت برگشت (RL) .از دست دادن درج، اندازه‌گیری مقدار سیگنال حاصل در زمانی است که پیوند نوری با تلفات مواجه می‌شود، در حالی که تلفات برگشتی اندازه‌گیری مقدار تلفات سیگنال منعکس‌شده زمانی است که پیوند نوری با دسترسی به مؤلفه مواجه می‌شود.

فرمول محاسبه: RL=-10 lg (P0/P1)، P0 نشان دهنده توان نوری منعکس شده، P1 نشان دهنده توان نوری ورودی است.

مقدار تلفات برگشتی بر حسب دسی بل بیان می شود و معمولاً منفی است، بنابراین هر چه مقدار تلفات برگشتی بزرگتر باشد، با مشخصات معمولی از 15- تا 60- دسی بل بهتر است.طبق استانداردهای صنعتی، افت برگشتی کانکتورهای فیبر نوری پولیش شده Ultra PC باید بیشتر از 50dB باشد و افت برگشتی پولیش مایل معمولاً بیشتر از 60dB است.نوع PC باید بیشتر از 40dB باشد.برای فیبرهای چند حالته، مقدار RL معمولی بین 20 تا 40 دسی بل است.
