سیستم تست خودکار ماژول OLT SFP SFP+/XFP ONU سرعت 10G یا کمتر

سیستم تست خودکار ماژول OLT/SFP/SFP+/XFP/ONU با سرعت 10G یا کمتر

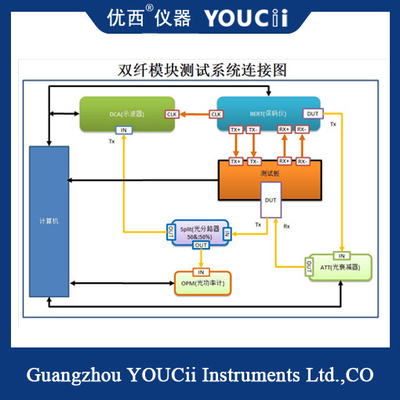

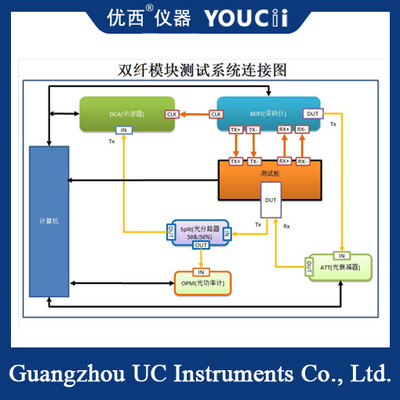

این سیستم تست می تواند ماژول های معمولی با سرعت 10G و کمتر (مانند 10G، 2.5G، 1.5g، 622M، 155M و غیره) را تست کند، مانند OLT، SFP، SFP+، XFP، ONU و غیره.

سیستم تست از پایگاه داده ACCESS محلی و پایگاه داده SQL از راه دور پشتیبانی می کند، تمام انواع پارامترهای تست در پایگاه داده ذخیره می شوند، در عین حال هر داده تست نیز در پایگاه داده ذخیره می شود و عملکرد پرس و جو داده را ارائه می دهد.

سیستم تست متعلق به عملکرد تک دکمه ای است، اپراتور برای کار با نرم افزار برای تست خودکار به آموزش زیادی نیاز ندارد، بدون تکنسین های تست حرفه ای، می تواند به طور موثر مشکل آزمایش کننده های با نقدینگی زیاد را حل کند، آموزش تولید نمی تواند با مشکل همگام شود.تستر فقط باید کانال را برای خواندن شماره سریال یا وارد کردن شماره سریال انتخاب کند، و سپس روی "شروع تست" کلیک کند تا تست کامل شود. نرم افزار نتایج تست هر ماژول و نتایج کل تست را نمایش می دهد و تستر می تواند نتایج را ببیند.

نسبت خاموشی

نسبت خاموشی در واقع توسط چشم نگار اندازه گیری شد و توسط اسیلوسکوپ اندازه گیری شد.

2.1.2. حاشیه ماسک تصویر چشم

فیلتر مورد نظر برای بارگذاری، قالب صحیح را انتخاب کنید، قالب را بارگذاری کنید، نرخ خطای بیت (به طور کلی 10-12) را تنظیم کنید و منتظر تعداد معینی از شکل موج ها (مانند 500) باشید، حاشیه چشم را تست کنید و از اندازه گیری اسیلوسکوپ استفاده کنید.

2.1.3 زمان افزایش و زمان کاهش زمان افزایش و زمان کاهش

زمان لبه بالارونده: مدت زمانی که لبه بالارونده از زمانی که به 20٪ دامنه نهایی می رسد تا 80٪ دامنه نهایی;زمان لبه افتان: مدت زمانی که لبه افتان از زمانی که به 80٪ دامنه نهایی می رسد تا 20٪ دامنه نهایی، با استفاده از اسیلوسکوپ اندازه گیری می شود.

نقطه تقاطع نمودار چشم

اسیلوسکوپ برای اندازه گیری رابطه درصدی بین دامنه در تقاطع لبه بالارونده و لبه افتان و دامنه سطح منطقی 1 و سطح منطقی 0 در نقشه چشم استفاده می شود.

Jitter Peak و Jitter میانگین مربعات ریشه Jitter P-P & Jitter RMS

Jitter Peak: مقدار پیک jitter در اسیلوسکوپ به عنوان مقدار پیک تغییر زمانی لبه های بالارونده و افتان نقشه چشم تعریف می شود.Jitter میانگین مربعات ریشه: مقدار میانگین مربعات ریشه jitter در اسیلوسکوپ به عنوان مقدار میانگین مربعات ریشه تغییر زمانی لبه های بالارونده و افتان نقشه چشم تعریف می شود که هر دو توسط اسیلوسکوپ اندازه گیری می شوند.

توان نوری متوسط

توان نوری متوسط ​​ارسال شده، انرژی نوری ساطع شده توسط ماژول در واحد زمان است که توسط توان سنج نوری یا اسیلوسکوپ اندازه گیری می شود.

توان نوری خاموش

توان نوری ساطع شده توسط ماژول در حالت خاموش باید توسط توان سنج نوری یا اسیلوسکوپ اندازه گیری شود.
