32 Gbaud PAM4 CDR PON/BOB تست پشتیبانی 25GBaud~32GBaud

تصویر بزرگ : 32 Gbaud PAM4 CDR PON/BOB تست پشتیبانی 25GBaud~32GBaud

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YOUCii
گواهی:	CU,IOS
شماره مدل:	U9720A

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد
جزئیات بسته بندی:	کارتن
زمان تحویل:	21 روز کاری
شرایط پرداخت:	L/C،D/A،D/P،T/T،Western Union،MoneyGram
قابلیت ارائه:	10 عدد

مخاطب

32 Gbaud PAM4 CDR PON/BOB تست پشتیبانی 25GBaud~32GBaud

شرح

محدوده سرعت داده:	25 ~ 35 گیگابیت بر ثانیه / گیگاباد	محدوده طول موج (تک حالت):	1250 تا 1650 نانومتر
محدوده ورودی نوری:	-15 ~ 5dBm	دامنه خروجی دیفرانسیل ساعت CML:	200 تا 800 mVpp
خروجی ساعت به طور تصادفی تکان می دهد:	300 ~ 800 fs	ولتاژ منبع تغذیه (ولتاژ ورودی منبع تغذیه خارجی):	4 تا 5.5 ولت
برجسته کردن:	اسیلوسکوپ نوری PAM4,32GBaud اسیلوسکوپ نوری , 32GBaud Optical Oscilloscope

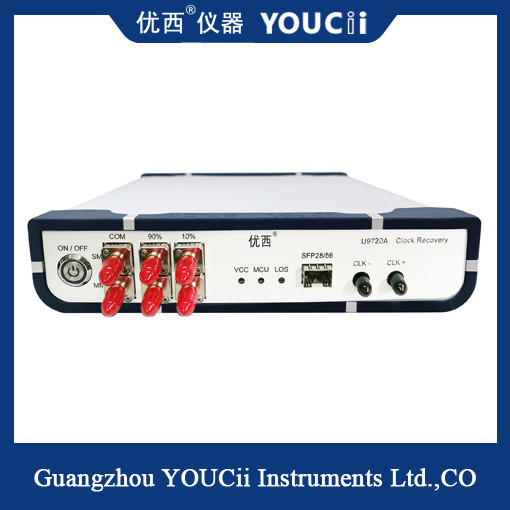

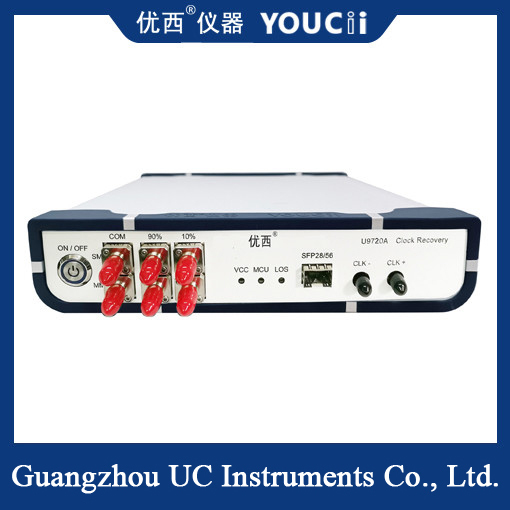

U9720A 32Gbaud PAM4 CDR PON/BOB پشتیبانی تست 25GBaud ~ 32GBaud

U9720B CDR (Clock Recovery Module) به طور عمده برای ارائه سیگنال بازیابی ساعت در محیط آزمایش بدون فعال کردن ساعت استفاده می شود.به منظور استفاده از اسیلوسکوپ نمونه برداری برای آزمایش نمودار چشم نوری دستگاهکاربرد معمول آزمایش تجهیزات شبکه نوری یا محصول BOB در برنامه PON است.لازم است که سیگنال ساعت برای فعال کردن نوسانگر نمونه برداری در هنگام آزمایش نمودار چشم نوری بازیابی شود..

U9720B CDR دارای یک آداپتور رابط نوری FC است که برای دسترسی به سیگنال نوری ماژول های معمولی SFP28/56 ، SR ، LR و BIDI مناسب است. از سیگنال های NRZ و PAM4 پشتیبانی می کند.رابط نوری FC سیگنال های نوری را دریافت می کند و آنها را به سیگنال های الکتریکی تبدیل می کندCDR سپس ساعت سیگنال های الکتریکی را انتزاع و خروجی می کند و سیگنال های ساعت عمدتاً برای سیگنال های پرتاب اسیلوسکوپ استفاده می شوند.

نه	شاخص فنی	حداکثر ارزش	حداقل ارزش	واحد
1	محدوده نرخ داده	32	25	Gbps/Gbaud
2	محدوده طول موج (یک حالت)	1650	1250	nm
3	محدوده ورودی نوری	+5	-15	دی بی ام
4	ساعت نسبت تقسیم فرکانس خروجی را بازگرداند	2 / 8 / 32 / 40
5	دامنه ساعت الکتریکی خروجی	500 ((قیمت معمولی)		mVpp
6	دامنه خروجی تفاوت ساعت CML	800	200	mVpp
7	خروجی ساعت به صورت تصادفی حرکت می کند	800	300	fs
8	فرکانس ساعت (به عنوان مثال 28.1Gbps)	14.05	0.70	گاهرتز
9	تشخیص از دست دادن سیگنال داخلی (LOS)	128 (از حد و اندازه بیشتر)	5 ((حساسیت)	mV
10	ولتاژ منبع برق (ولتاژ ورودی منبع برق خارجی)	5.5	4	V
11	دمای کار	70	10	°C
12	نوع ماژول سازگاری (پشتیبانی برای سیگنال های NRZ و PAM4)	SFP28/56,SR,LR,BIDI
