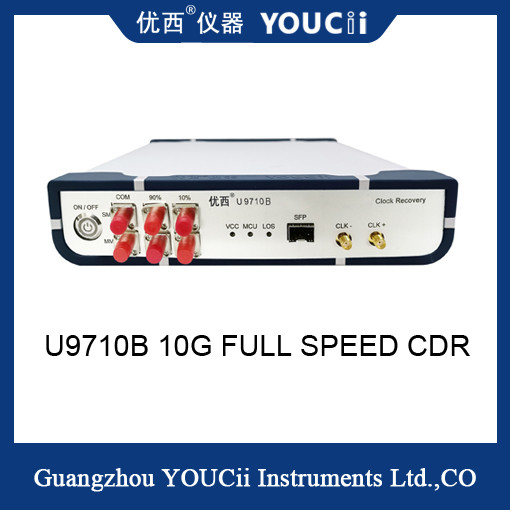

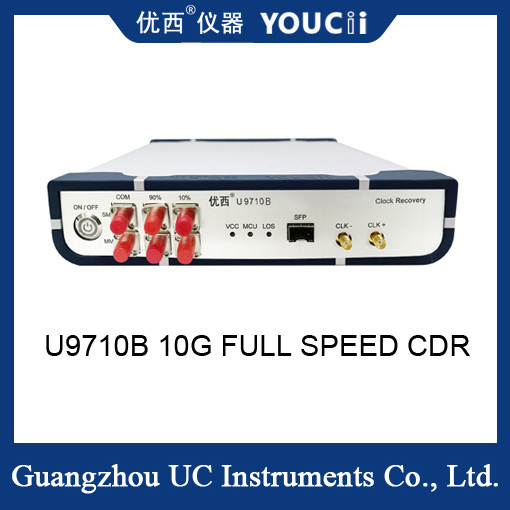

ماژول بازیابی ساعت نوری/الکتریکی U9710B از محدوده 155 مگابایت در روز تا 11.3 گیگابایت در ثانیه، تقسیم فرکانس 10G با نرخ کامل 4 پشتیبانی می کند و عملکردهای بازیابی ساعت استاندارد را برای سیگنال های نوری و الکتریکی تک حالته و چند حالته ارائه می دهد.

وقتی اسیلوسکوپ نمونه برداری الگوی چشم نوری و شکل موج را آزمایش می کند، باید توسط همان منبع سیگنال اندازه گیری شده راه اندازی شود.

ماژول CDR (بازیابی ساعت) عمدتاً در محیط آزمایشی استفاده می شود که برای آزمایش نقشه چشمی نوری نیاز به اسیلوسکوپ نمونه برداری دارد، اما ساعت ماشه ای را ارائه نمی دهد.کاربرد معمولی آزمایش تجهیزات شبکه نوری یا برای محصولات BOB در کاربرد PON است، زیرا تجهیزات نوری اندازه گیری شده خود خروجی ساعت تقسیم فرکانس ندارند.سیگنال ساعت باید بازیابی شود تا اسیلوسکوپ نمونه برداری هنگام آزمایش الگوی چشم نوری فعال شود.

U9710B Clock Recovery Instrument یک ابزار بازیابی ساعت داده تطبیقی، پهنای باند بالا، طیف بالا، کارایی بالا و با کیفیت بالا است.این می تواند ساعت و داده های همگام شده را از سیگنال های داده استخراج و بازیابی کند.پشتیبانی از ورودی سیگنال نوری، ورودی سیگنال الکتریکی و ورودی سیگنال نوری در سه حالت همزمان.

فیلد برنامه:

توسعه و تولید ماژول فرستنده گیرنده نوری

توسعه و تولید دستگاه/زیر سیستم نوری؛

بازرسی کیفیت مواد ورودی و تولید تامین کننده تجهیزات سیستم؛

نصب و عیب یابی تجهیزات سیستم؛

پارامترهای اصلی CDR:

1. محدوده بازیابی ساعت: 155 مگابیت بر ثانیه تا 11 گیگابیت بر ثانیه.
2. محدوده طول موج: 800-1600 نانومتر.
3. محدوده ورودی نوری: +3 ~ -15dBm.
4. بازیابی خروجی ساعت الکتریکی (4 تقسیم فرکانس) محدوده: 38.75 مگاهرتز تا 2.78 گیگاهرتز.
5. دامنه ساعت خروجی: AC Couple/ 800mVpp در معمولی.
6. نسبت طیفی (با توجه به کاربر قابل انتخاب است): 10٪ (CDR) -90٪ (خروجی)
7. پشتیبانی از بازیابی ساعت تک حالت و سیگنال های نوری چند حالته.
8. نوع رابط نوری: اسلات SFP/SFP+ (LC/PC);
9. نوع رابط الکتریکی: SMA (3.5 میلی متر زن)؛

نرخ پشتیبانی:

هر نرخی از 155 مگابیت تا 11.3 گیگابیت

خروجی ساعت 1/4
