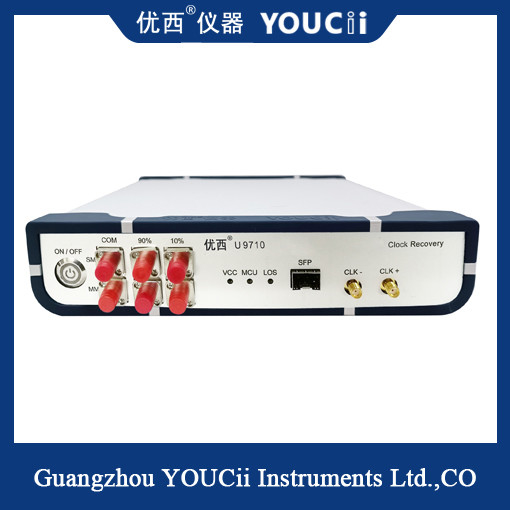

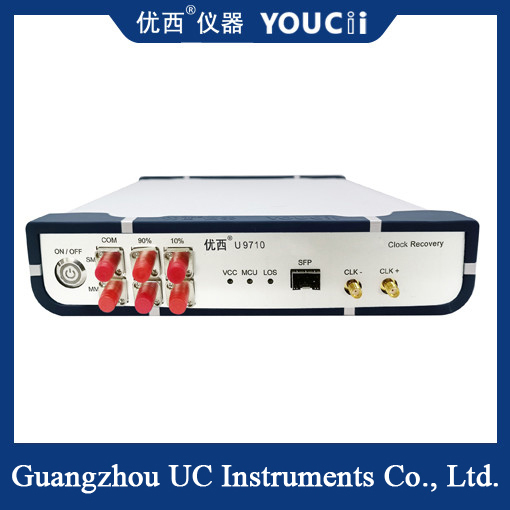

ماژول بازیابی ساعت CDR با سرعت کامل 10 گیگابیت بر ثانیه 10 گیگابیت بر ثانیه 0.155 تا 11.3 گیگ

10Gbps نرخ کامل 10Gbps ماژول بازیابی ساعت CDR 0.155 ~ 11.3G

هنگامی که نمونه برداری اسیلوسکوپ الگوی چشم نوری و شکل موج را آزمایش می کند، باید از همان منبع که سیگنال اندازه گیری شده است، تحریک شود.ماژول CDR (بازیافت ساعت) عمدتاً در محیط آزمایش مورد استفاده قرار می گیرد که نیاز به اسیلوسکوپ نمونه برداری برای آزمایش نقشه چشم نوری دارد ، اما ساعت پرتاب را ارائه نمی دهد.کاربرد معمول آزمایش تجهیزات شبکه نوری است.، یا برای محصولات BOB در برنامه PON، زیرا خود تجهیزات نوری اندازه گیری شده دارای خروجی ساعت تقسیم فرکانس نیستند.سیگنال ساعت باید برای فعال کردن اسیلوسکوپ نمونه برداری در هنگام آزمایش الگوی چشم نوری بازیابی شود.

این CDR مجهز به یک پورت نوری SFP است که می تواند به SFP، SFP +، OLT SFP و سایر ماژول های نوری که در SFP گنجانده شده اند متصل شود.تنها قسمت گیرنده ماژول نوری مورد نیاز است.، که مسئول تبدیل سیگنال های نوری به سیگنال های الکتریکی است، و سپس ابزار ساعت سیگنال های الکتریکی را استخراج و خروجی می کند.سیگنال های ساعت به طور عمده برای تحریک سیگنال های اسیلوسکوپ استفاده می شود.

پارامترهای اصلی CDR:

1محدوده بازیابی ساعت: 155Mb/s تا 11Gb/s

2محدوده طول موج: 800-1600 nm

3محدوده ورودی نوری: +3 ~ -15dBm

4محدوده ساعت الکتریکی بازیابی خروجی (تقسیم فرکانس 4): 38.75MHz تا 2.78GHz

5آمپلت ساعت خروجی: زوج AC/ 800mVpp در حالت معمولی

6نسبت طیف (می تواند با توجه به کاربر انتخاب شود): 10٪ (CDR) -90٪ (خرید)

شاخص فنی
