10G سرعت کامل با کد خطای نوری برای 622M تا 15G 5 کانال BERT

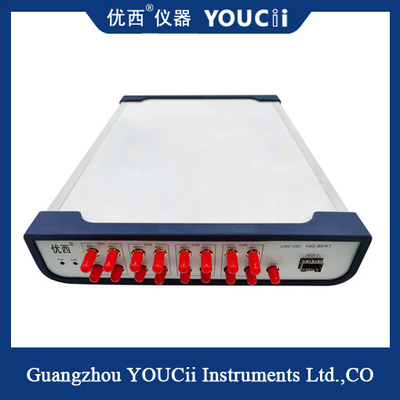

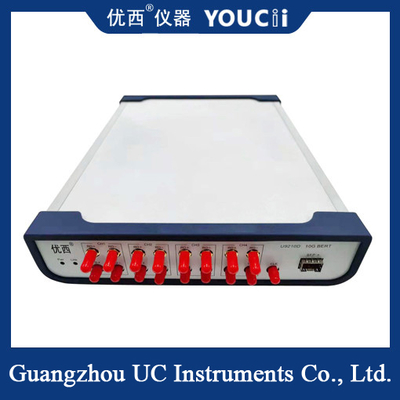

U9210D سریع، راحت و کوچک است.یک کانال پورت نوری SFP و یک کانال پورت الکتریکی، دو کانال ورودی و خروجی همگام هستند، آزمایش خطا می تواند مستقل باشد.

از تشخیص خطای مداوم و نظارت دوره ای بر خطا پشتیبانی می کند.پشتیبانی از سرعت کامل 10G (622M ~ 11.7Gbps 20 نقطه فرکانس)

کد پشتیبانی: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 نرم افزار عملکرد معرفیU..

1.1 سرعت داده: تنظیم سرعت داده فعلی.

1.2 الگوی داده: تنظیم PRBS فعلی ((نمونه))

1.3 زمان گیتینگ: تنظیم زمان انباشت برای اندازه گیری BER انباشت.

1.4 دکمه شروع تمام کانال ها: شروع تنظیم پارامترها و شروع تمام کانال ها برای آزمایش BER انباشت.

1جعبه آدرس USB:به طور خودکار تمام آدرس های دستگاه USB را فهرست کنید، آدرس USB را انتخاب کنید و دکمه Connect را برای اتصال دستگاه فعلی فشار دهید.

1.6 دکمه کانال فعلی: به صورت دستی تست BER تجمع شده را شروع یا متوقف کنید.

1.7 Accumulatio BER ((bit error rate): شمار خطا لحظه ای بیت و زمان گذشت را جمع آوری می کند، Accumulatio BER = شمار خطا لحظه ای بیت/ ((pass time*total bit count)

1.8 PG Enable checkbox: خروجی TX را فعال یا غیرفعال کنید.

1.9 اندازه گیری

قفل:Rx lol(sync) قفل یا باز کردن قفل است Error Cnt: Accumulatio bit error counter

زمان تست: زمان جمع آوری شده کانال فعلی برای اندازه گیری Accumulatio BER.
