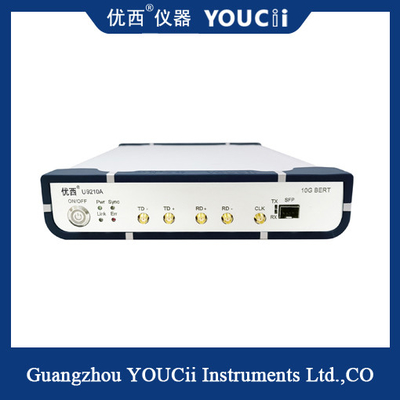

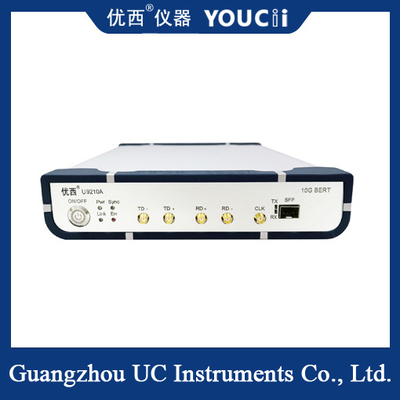

10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G

10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G
10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G

تصویر بزرگ :  10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G

جزئیات محصول:
محل منبع: چین
نام تجاری: YOUCii
شماره مدل: U9210A
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: negotiate a price
جزئیات بسته بندی: کارتن ها
زمان تحویل: 21 روز کاری
شرایط پرداخت: L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram ، D/A
قابلیت ارائه: 10 عدد + در ماه
مخاطب

10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G

شرح
نرخ داده: 0.622 ~ 11.7 گیگابیت بر ثانیه نوع کد: PRBS7، PRBS9، PRBS15، PRBS23، PRBS31
دامنه خروجی سیگنال (تک سر): 200 تا 1000 میلی ولت حساسیت ورودی سیگنال داده (تک سر): 0.1Vpp
لرزش خروجی داده (RMS): 1.5 (10.3125G پایین) ps تقاطع نمودار چشمی خروجی داده: 50 تا 54 درصد
برجسته کردن:

تستر BERT 15G

,

تستر دو کانال BERT

10G نرخ کامل BERT دو کانال برای یک قدرت و یک نور 622M ~ 15G


نرم افزار عملکرد مقدمه

  • نرخ داده: تنظیم نرخ داده فعلی.
  • الگوی داده: تنظیم پس از آن PRBS فعلی ((نمونه).
  • حالت Rx: دستگاه دارای دو کانال، کانال نوری و کانال الکتریکی است. هنگام دریافت آزمون حساسیت، کانال نوری یا کانال الکتریکی را انتخاب کنید.رابط SFP کانال نوری استRX+ و RX- کانال الکتریکی است.
  • داده ها را برعکس کنید: قطبیت سیگنال ورودی کانال الکتریکی را می توان برعکس تنظیم کرد، به عنوان مثال RX + به TX- و RX- به Tx +.
  • زمان گیتینگ: تنظیم زمان انباشت برای اندازه گیری BER انباشت.
  • دکمه شروع: شروع تنظیم پارامترها و آزمایش BER لحظه ای و BER تجمع.
  • دکمه تجدید: به صورت دستی BER جمع آوری شده را تجدید کنید.
  • جعبه آدرس USB:10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G 0به طور خودکار تمام آدرس های دستگاه USB را فهرست کنید، آدرس USB را انتخاب کنید و دکمه Connect را برای اتصال دستگاه فعلی فشار دهید.
  • نرخ خطا لحظه ای BER ((bit error rate): در فواصل 200ms به روز می شود.

Accumulatio BER ((bit error rate): شمارش خطا لحظه ای بیت و زمان گذشت را جمع آوری کنید، Accumulatio BER = شمارش خطا لحظه ای بیت/ ((time elapsed*total bit count).

  • اندازه گیری

- قفل؟ شمارش اشتباه واقعی؟ زمان گذشت؟ قفل:

شمارش خطا واقعی: شمارنده خطا لحظه ای بیت

زمان گذشت: زمان جمع آوری شده برای اندازه گیری BER جمع آوری شده.


نه، نه

پارامتر

 حداقل

معمولي

حداکثر

واحد
1

نرخ داده ها

 0.622 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 11.7 گبت در ثانیه
2

نوع کد
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31

3

زمان بالا و پایین رفتن

(20٪ تا 80٪)
18 23 ps
4

معکوس کردن الگوی

پشتیبانی از معکوس شدن سیگنال در انتهای فرستنده و گیرنده

5

دامنه خروجی سیگنال (یک طرفه)

 200 800 1000 mV
6

Jitter خروجی داده (RMS)
1.5 ((10.3125G پایین)
ps
7

رابط ورودی/خرید داده

دیفرانسیل، اتصال AC، مقاومت 50 اوم، SMA

8

خروجی ساعت

 100 156.25 156.25 مگاهرتز
9

حساسیت ورودی سیگنال داده (یک طرفه)
0.1
Vpp
10

قطعات نمودار چشم داده های خروجی

 50 52 54 %
11

دمای کار

 10 25 50 °C


10G تستر BERT با نرخ کامل دو کانال برای یک پاور و یک نور 622M~15G 1




برچسب:

4 پورت برق BERT,

کد خطا سنج 10G نرخ کامل,

تستر BERT 156.25 مگاهرتز
