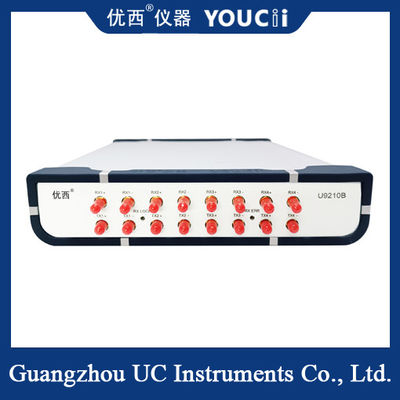

تستر خطای چهار کاناله 10G BERT پشتیبانی 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

10G تستر خطای بیت چهار کانال BERT از نرخ های چندگانه 10 گیگابیت بر ثانیه پشتیبانی می کند

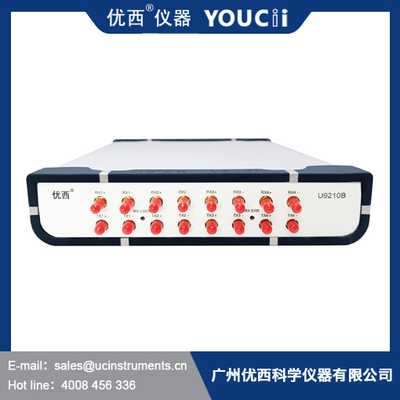

تستر خطای بیت سریال U9210B یک تستر جهانی نرخ خطای بیت است که برای قطعات ارتباط دیجیتال پرسرعت و تست سیستم طراحی شده است.

آزمایشگر خطای بیت سریال عملکرد وقوع نوع کد و تشخیص خطای بیت را با بالاترین نرخ 11.3 گیگابیت بر ثانیه با کارایی بسیار بالا ارائه می دهد.آنالایزر چهار پورت الکتریکی دیفرانسیل (تا 11.3 گیگابیت بر ثانیه) را برای تست خطای بیت فراهم می کند.

U9210B ساختار فشرده و حجم کمی دارد.پشتیبانی از رابط های ارتباطی USB یا اترنت، ادغام در محیط های تست خودکار را روان تر می کند.

رابط عامل تستر خطای بیت سریال U9210B برای سیستم عامل Windows-XP/WIN7/WIN8/WIN10 مناسب است، بر اساس عملکرد کاربر رایانه شخصی و رابط نمایش گرافیکی، برای محیط کاری آزمایشگاه یا خط تولید بسیار مناسب است.سه مجموعه زیر به همراه رابط آزمایشی 12 کانال روی هم قرار گرفته اند:

ویژگی های تست کننده خطای بیت سریال U9210B

· 9.953Gbps تا 11.3Gbps تولید کننده کد و تشخیص خطا

· حساسیت ورودی کمتر از 50 mVpp

· همگام سازی حالت بیت سریع

· رابط کاربری بصری و سیستم عامل ویندوز

· پشتیبانی از دستورات کنترل از راه دور

انتخاب کد استاندارد:

PRBS7، PRBS9، PRBS15، PRBS23، PRBS31

پشتیبانی از استانداردها و نرخ ها

9.953 گیگابیت بر ثانیه، 10.3125 گیگابیت در ثانیه، 10.519 گیگابیت در ثانیه، 10.702 گیگابیت در ثانیه، 11.096 گیگابیت در ثانیه، 11.317 گیگابیت در ثانیه

رابط مدیریت ارتباطات/شبکه

الزامات منبع تغذیه
U9210B مطابق با مقررات اضافه ولتاژ سطح II است.ولتاژ کار 100 ~ 240 ولت ولتاژ AC، محدوده فرکانس 48 ~ 66 هرتز، ولتاژ عملیاتی 115 ولت، حداکثر جریان مصرفی 230 میلی آمپر است.هنگامی که ولتاژ کاری 230 ولت است، حداکثر جریان مصرفی 120 میلی آمپر است.
پورت USB
رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به UC9210B و PC متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.
کابل اتصال USB
طول کابل USB نمی تواند بیش از 5 متر باشد.در غیر این صورت، فقط می توان از توسعه دهنده جانبی USB شخص ثالث استفاده کرد.به طور کلی، حداکثر طول گسترش می تواند به 50 متر برسد.

وزن از

کمتر از 2 کیلوگرم

اصل کار خطاسنج

ارتباطات نوری به دلیل مزایای آن در تلفات کم انتقال، ظرفیت اطلاعات زیاد و سرعت انتقال سریع در حال تبدیل شدن به قدرت اصلی فناوری ارتباطات است و ماژول‌های نوری به طور گسترده‌تری مورد استفاده قرار می‌گیرند.با افزایش سرعت انتقال، خطای بیت در سیستم ارتباطات نوری پرسرعت به دلیل تضعیف، پراکندگی و سایر مشکلات رخ می دهد، بنابراین اندازه گیری نرخ خطای بیت ماژول نوری به طور دقیق و موثر بسیار مهم است.بنابراین، یک بیت خطاسنج چگونه کار می کند؟

اصل تست خطا

هدف آزمایش خطا به طور کلی سیستم انتقال کلمه نمایی است که می تواند به عنوان کانال انتقال اطلاعات دیجیتال درک شود.بلوک دیاگرام اصلی ساختار تست خطا با اتصال مولد کد با انتهای ورودی شی آزمایش شده و انتهای خروجی شی آزمایش شده با آشکارساز خطا تشکیل می شود.
