نرخ تطبیقی ​​ماژول بازیابی ساعت CDR 10 گیگابیت بر ثانیه

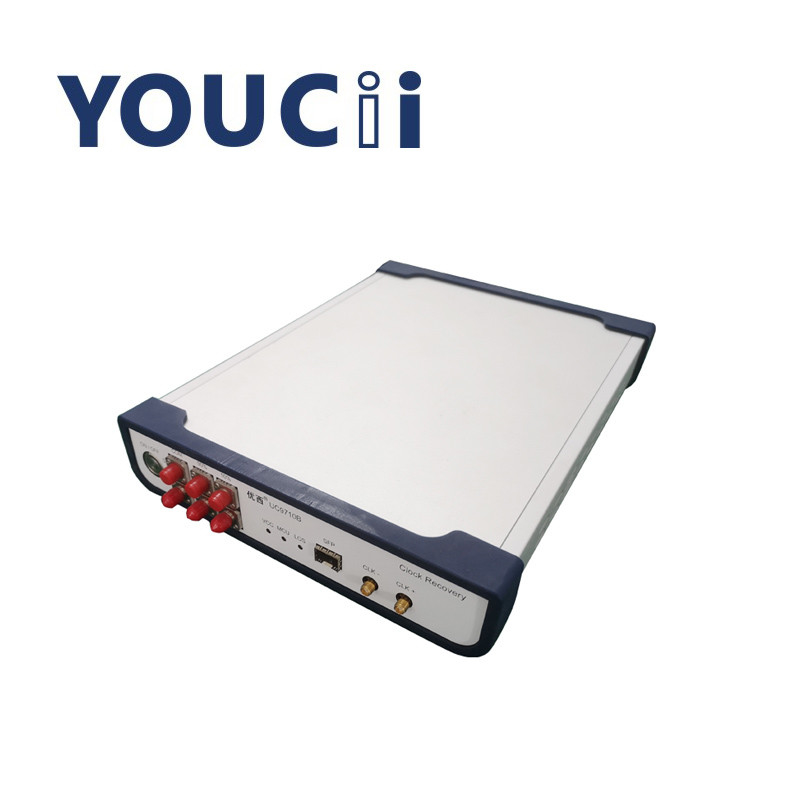

UC9710Bنرخ کامل 10 گیگابیت بر ثانیه ماژول بازیابی ساعت CDR نرخ تطبیقی

UC9710 CDR (ماژول بازیابی ساعت) عمدتاً برای ارائه سیگنال بازیابی ساعت در محیط آزمایش بدون شروع ساعت استفاده می شود تا از اسیلوسکوپ نمونه برداری برای آزمایش نمودار چشمی نوری دستگاه استفاده شود.کاربرد معمولی آزمایش تجهیزات شبکه نوری یا محصول BOB در برنامه PON است.از آنجایی که دستگاه فتومتریک خود خروجی ساعت تقسیم فرکانس ندارد، لازم است سیگنال ساعت را بازیابی کرد تا اسیلوسکوپ نمونه برداری هنگام آزمایش نمودار چشمی نوری فعال شود.
UC9710 CDR دارای یک پورت نوری SFP است که برای SFP معمولی، SFP+، OLT SFP و سایر ماژول های نوری محصور شده با SFP مناسب است.فقط به انتهای دریافت ماژول نوری نیاز دارد تا سیگنال نوری را به سیگنال الکتریکی تبدیل کند و سپس ساعت سیگنال الکتریکی را استخراج و خروجی کند.سیگنال ساعت عمدتا برای سیگنال ماشه اسیلوسکوپ استفاده می شود.این دستگاه خود به خود با نرخ تطبیق می یابد و نیازی به پیکربندی نرم افزاری ندارد.

مشخصات

وقتی اسیلوسکوپ نمونه برداری الگوی چشم نوری و شکل موج را آزمایش می کند، باید توسط همان منبع سیگنال اندازه گیری شده راه اندازی شود.ماژول CDR (بازیابی ساعت) عمدتاً در محیط آزمایشی استفاده می شود که برای آزمایش نقشه چشمی نوری نیاز به اسیلوسکوپ نمونه برداری دارد، اما ساعت ماشه ای را ارائه نمی دهد.کاربرد معمولی آزمایش تجهیزات شبکه نوری یا برای محصولات BOB در کاربرد PON است، زیرا تجهیزات نوری اندازه گیری شده خود خروجی ساعت تقسیم فرکانس ندارند.سیگنال ساعت باید بازیابی شود تا اسیلوسکوپ نمونه برداری هنگام آزمایش الگوی چشم نوری فعال شود.
این CDR مجهز به یک پورت نوری SFP است که می تواند به SFP، SFP+، OLT SFP و سایر ماژول های نوری محصور شده در SFP متصل شود.فقط به انتهای گیرنده ماژول نوری نیاز است که وظیفه تبدیل سیگنال های نوری به سیگنال های الکتریکی را بر عهده دارد و سپس دستگاه ساعت سیگنال های الکتریکی را استخراج و خروجی می کند.سیگنال‌های ساعت عمدتاً برای راه‌اندازی سیگنال‌های اسیلوسکوپ استفاده می‌شوند.
