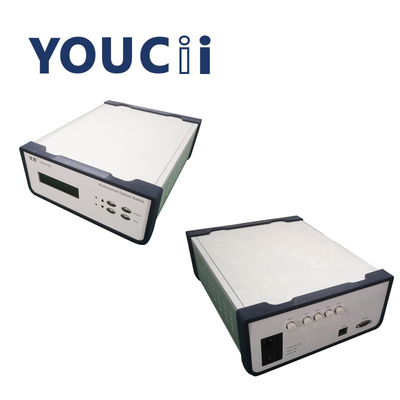

سوئیچ نوری رومیزی 1x4 با افت برگشتی 50dB طول موج 1650nm

سوئیچ نوری رومیزی 1x4 با افت برگشتی ≥50dB کارایی هزینه بالا

سوئیچ نوری رومیزی 1x4

دستورالعمل برای استفاده

1. شرح ساختار

1.1 توضیحات پانل جلو

پنل جلو

(1) صفحه نمایش LCD: نشانی دستگاه، کانال فعلی و اطلاعات مرتبط را نشان می دهد.
(2)، ▲ - کلید بالا؛▼ -- کلید پایین؛Enter -- کلید تایید.Esc -- کلید لغو.
(3) نشانگر قدرت Power1، Power2: منبع تغذیه کار را نشان می دهد.

2. توضیحات پنل عقب

پنل پشتی

(1) رابط اترنت RJ45، پورت سریال RS-232: رابط ارتباطی برای داده های نظارت بر دستگاه.
(2) رابط برق AC: رابط ورودی منبع تغذیه AC برای تجهیزات.
توضیحات پورت های نوری: پورت های I/O روی پنل دستگاه پورت های عمومی هستند.شماره کانال 1، 2، 3 و 4 به ترتیب می باشد.

3. توضیحات اتصال دستگاه

3.1 شرح مسیر نوری داخلی

نمودار شماتیک مسیر نوری داخلی سوئیچ نوری 1*4

مشخصات فنی
