800G PM4 BERT تستر خروجی داده نمودار چشمی نقطه عبور NRZ

800G PM4 BERT خروجی داده نمودار چشمی نقطه عبور NRZ

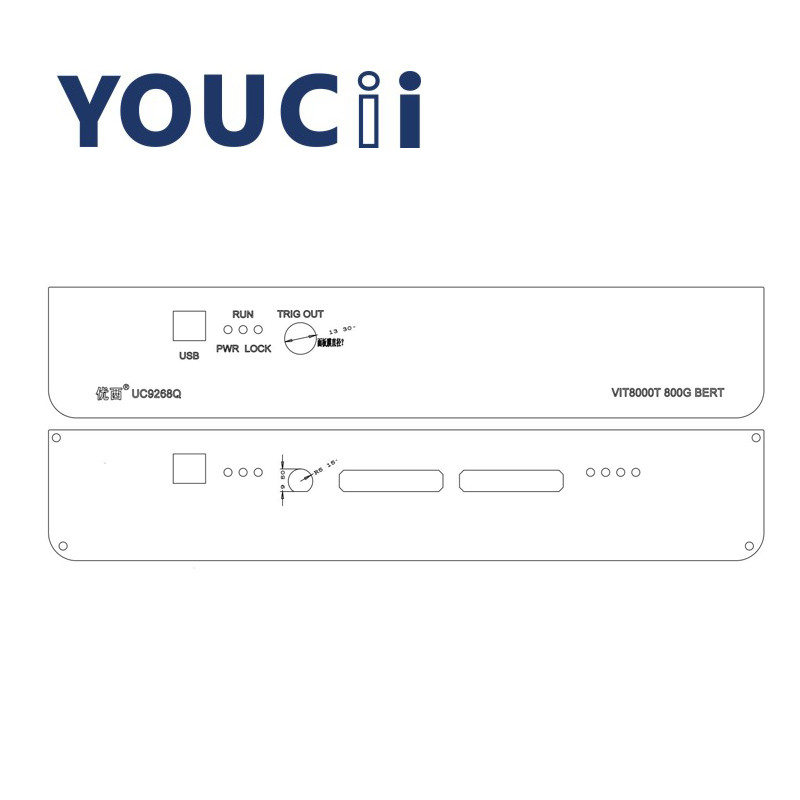

U9268Qتستر 800G PM4 BERT

1. حالت کدگذاری سیگنال: NRZ و PAM4، که می تواند به طور خودکار آزادانه بین سیگنال های NRZ و PAM4 سوئیچ کند.

2. هشت کانال خروجی همزمان، برای آزمایش محصولات 6.144g، 10G، 40G، 100G، 200G و 400G، تست کد خطا می تواند به طور مستقل یا تست همزمان هشت کانال باشد.

3. پشتیبانی از تشخیص کد خطای مداوم و نظارت بر کد خطای زمان‌بندی، پشتیبانی از عملکرد سخت‌افزار FEC KP4/KR4.

4. نرخ پشتیبانی NRZ: 6.144، 10.3125، 25، 25.78125، 26.5625، 28.05 Gpbs.

5. PAM از 14.0625، 26.5625، 28.9 گیگابایت پشتیبانی می کند.

6، نوع کد پشتیبانی NRZ: PRBS7، 9، 10، 11، 15، 23، PRBS31، تعریف شده توسط کاربر.

7، انواع کد پشتیبانی PAM4: PRBS11Q، 13Q، 15Q، 20Q، 23Q، 31Q، 49Q، 58Q، SSPRQ، JP03A، JP03B، تعریف شده توسط کاربر.

8، فرکانس ساعت از تقسیم فرکانس پیش فرض 4، پشتیبانی از یک چهارم، 1/8، 1/16، 1/32، 1، 64، 1 / ​​فرکانس از 128 امتیاز.

9. حالت ارتباط: USB به HID.هیچ راننده ای لازم نیست.نرم افزار رایانه بالایی رایانه با دستگاه ارتباط برقرار می کند تا سنج خطای بیت را تنظیم کند و میزان خطای بیت را آزمایش کند.
