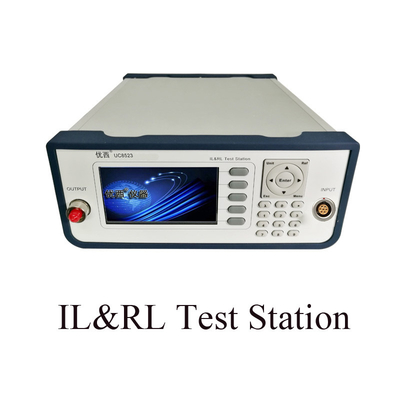

UC8523 درج تلفات سنج 1310 نیوتن متر 1550 نیوتن متر طول موج دوگانه

UC8523 1310/1550 نانومتر طول موج دوگانه درج/بازگشت سنج تلفات

مروری بر
ابزار فقدان دوشاخه منبع نور دوگانه UC8523B یک صفحه رومیزی، نمایشگر کریستال مایع، پریز تک منبع نور (آداپتور FC/APC)، اندازه‌گیری تلفات دوشاخه برق، افت برگشتی و اندازه‌گیری مستقیم PRI است.
این ابزار برای آزمایش اجزای ارتباط نوری، بازرسی نصب، به ویژه اندازه گیری دوشاخه اتصال کابل نور مناسب است.این سیستم می تواند در هر دو منبع نور با طول موج ثابت ساخته شود.

توضیحات رابط کاربری

پنل جلوی میزبان
رابط خروجی نوری رابط FC/APC است

پنل پشتی میزبان

الزامات منبع تغذیه
UC8523B با مقررات اضافه ولتاژ سطح II مطابقت دارد.ولتاژ کار 100 ~ 240 ولت ولتاژ AC، محدوده فرکانس 48 ~ 66 هرتز، ولتاژ عملیاتی 115 ولت، حداکثر جریان مصرفی 230 میلی آمپر است.هنگامی که ولتاژ کاری 230 ولت است، حداکثر جریان مصرفی 120 میلی آمپر است.

پورت USB
رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به UC8523 و PC متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

کابل اتصال USB
طول کابل USB نمی تواند بیش از 5 متر باشد.در غیر این صورت، فقط می توان از توسعه دهنده جانبی USB شخص ثالث استفاده کرد.به طور کلی، حداکثر طول گسترش می تواند به 50 متر برسد.
پورت سریال RS232
پارامترهای پورت سریال دستگاه روی یک مقدار ثابت تنظیم شده است.پارامتر پورت سریال تنظیمات رایانه باید با تنظیمات پارامتر دستگاه مطابقت داشته باشد.

تعریف پین رابط RS232

نکته: برای ارتباط پورت سریال، از مودم نال برای اتصال کابل استفاده کنید
