پروانه با طول موج ویژه منبع لیزر قابل تنظیم پایداری بالا ± 2 نانومتر

پروانه با طول موج ویژه منبع لیزر پایداری بالا ± 2nm

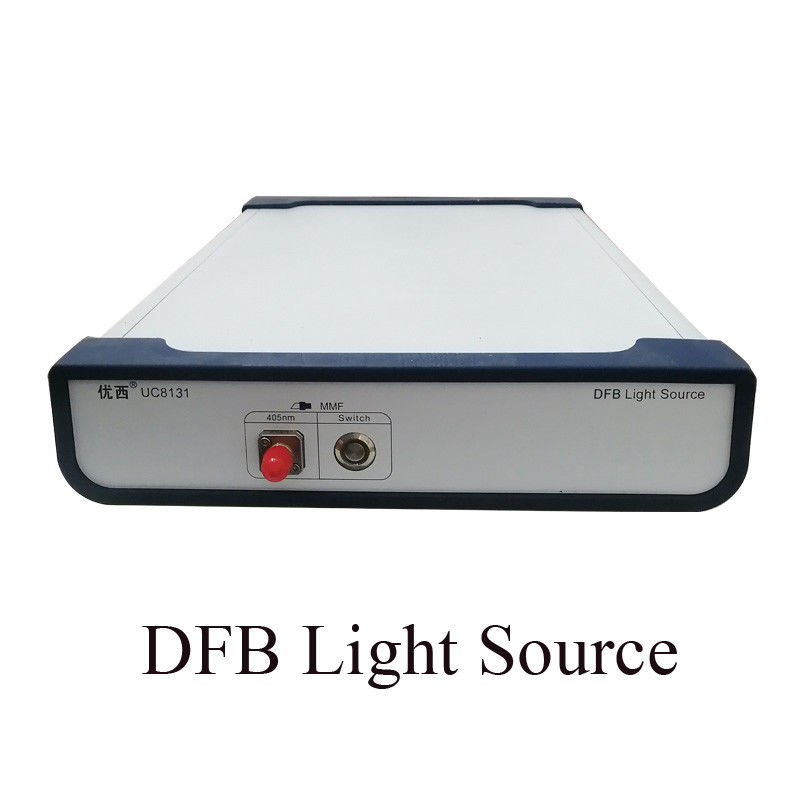

منبع لیزر با طول موج ویژه UC8131

اشاره کردیم
منبع لیزر چند کاناله UC812n/UC813n را می توان برای دستگاه های WDM CWDM، دستگاه های WDM با دقت بالا، دستگاه های AWG آرایه گریتینگ موجبر نوری، دستگاه های PLC موجبر نوری مسطح، تقویت کننده نوری EDFA و سایر اندازه گیری ها و کاربردهای فیبر نوری عمومی استفاده کرد.به طور خاص، برای تولید انبوه و تشخیص PLCS کوپلرها و موجبرهای نوری مسطح مناسب است.
نکته ویژه
منبع لیزر چند کاناله UC812n/UC813n دارای ویژگی های پایداری خروجی بالا، اندازه کوچک، راه اندازی سریع و غیره است.تجهیزات منبع نور می توانند کانال های متعدد سیگنال خروجی منبع نور با طول موج ثابت را ارائه دهند.Guangzhou youxi همچنین می‌تواند 850، 980، 1250،1270... 1610،1625 نانومتر و هر ترکیبی از تجهیزات منبع نوری دو یا چهار یا چند طول موج را سفارشی کند.

توضیحات رابط محصول

جلوی ساز

در پشت ساز

الزامات منبع تغذیه
دستگاه مطابق با مقررات کلاس II اضافه ولتاژ است.ولتاژ کار 100 ~ 240 ولت ولتاژ AC، محدوده فرکانس 48 ~ 66 هرتز، ولتاژ عملیاتی 115 ولت، حداکثر جریان مصرفی 230 میلی آمپر است.هنگامی که ولتاژ کاری 230 ولت است، حداکثر جریان مصرفی 120 میلی آمپر است.

توضیحات رابط ارتباطی
دو درگاه ارتباطی در پنل پشتی دستگاه وجود دارد که عبارتند از USB و رابط RS232.

رابط USB
رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به دستگاه و رایانه شخصی متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

رابط RS232
پارامترهای پورت سریال دستگاه روی یک مقدار ثابت تنظیم شده است.پارامتر پورت سریال تنظیمات رایانه باید با تنظیمات پارامتر دستگاه مطابقت داشته باشد.

رابط خروجی منبع نور
رابط اتصال منبع نور برای خروجی سیگنال لیزر.کانکتورهای FC/PC یا FC/APC و فیبرهای SMF یا MMF را با توجه به برچسب نوع فیبر روی صفحه ابزار انتخاب کنید.
حاشیه نویسی طول موج مقدار طول موج کانال مربوطه را نشان می دهد.

دکمه سوئیچ کانال
پس از روشن شدن دستگاه، کلید پاور را روشن کنید و چراغ نشانگر دکمه سوئیچ کانال شروع به چشمک زدن می کند.در این زمان دستگاه وارد حالت خودآزمایی می شود و پس از اتمام خودآزمایی چراغ نشانگر کانال خاموش می شود.
اپراتور باید پورت کانال مربوطه را با توجه به طول موج مورد نیاز انتخاب کند، دکمه سوئیچ را به آرامی لمس کرده و چراغ نشانگر را روشن کند.اگر دکمه سوئیچ کانال ثابت باشد به این معنی است که لیزر کانال مربوطه روشن شده و قابل استفاده است.
