سوئیچ نوری رومیزی 1x4 طول موج کار 1260 × 1650 نانومتر

سوئیچ نوری رومیزی 1x4 طول موج کار 1260 × 1650 نانومتر

سوئیچ نوری رومیزی 1x4

دستورالعمل برای استفاده

1. شرح ساختار

1.1 توضیحات پانل جلو

پنل جلو

(1) صفحه نمایش LCD: نشانی دستگاه، کانال فعلی و اطلاعات مرتبط را نشان می دهد.
(2)، ▲ - کلید بالا؛▼ -- کلید پایین؛Enter -- کلید تایید.Esc -- کلید لغو.
(3) نشانگر قدرت Power1، Power2: منبع تغذیه کار را نشان می دهد.

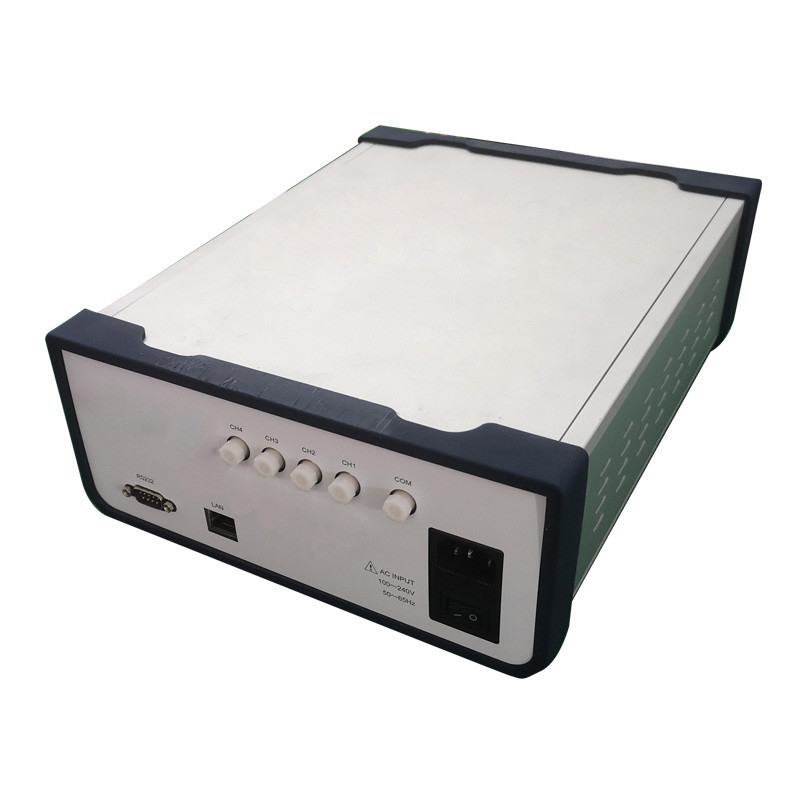

1.2 توضیحات پنل عقب

پنل پشتی

(1) رابط اترنت RJ45، پورت سریال RS-232: رابط ارتباطی برای داده های نظارت دستگاه.
(2) رابط برق AC: رابط ورودی منبع تغذیه AC برای تجهیزات.
توضیحات پورت های نوری: پورت های I/O روی پنل دستگاه پورت های عمومی هستند.شماره کانال 1، 2، 3 و 4 به ترتیب می باشد.

2. توضیحات اتصال دستگاه

2.1 شرح مسیر نوری داخلی

نمودار شماتیک مسیر نوری داخلی سوئیچ نوری 1*4

2.2 شرح اتصال رابط ارتباطی

(1) رابط RS-232
هنگام اتصال دستگاه به رایانه، از کابل متقاطع پورت سریال DB9 با سوراخ هایی در دو طرف آن استفاده کنید.یعنی پایه #2 و پایه #3 در هر دو انتها بصورت ضربدری، پایه #5 در هر دو انتها متصل است و بقیه پایه ها متصل نیستند.
(2) رابط اترنت RJ45
هنگام اتصال دستگاه به رایانه از طریق سوئیچ، از یک کابل مستقیم استفاده کنید (توالی سیم‌کشی در هر دو انتها 1-نارنجی و سفید، 2-نارنجی، 3-سبز و سفید، 4-آبی، 5-آبی و سفید است. ، 6-سبز، 7-قهوه ای و سفید، 8-قهوه ای).هنگامی که دستگاه مستقیماً به رایانه متصل است، باید از سیم های متقاطع استفاده شود (یک سر آن عبارت است از: 1-نارنجی-سفید، 2-نارنجی، 3-سبز-سفید، 4-آبی، 5-آبی-سفید، 6-سبز، 7-قهوه ای-سفید، 8-قهوه ای؛ انتهای دیگر: 1- سفید سبز، 2- سبز، 3- سفید نارنجی، 4- آبی، 5- سفید آبی، 6- نارنجی، 7- سفید قهوه ای، 8- قهوه ای ).

3. دستورالعمل عملکرد پانل

(1) قفل صفحه کلید: رابط ارتباطی دستگاه کانال دستورات مربوطه را برای تعیین اینکه آیا کلیدهای روی پانل مجاز به استفاده هستند ارسال می کند.برای جزئیات بیشتر به "شرح پروتکل ارتباطی" مراجعه کنید.هنگامی که کلید پانل قفل است، پارامترهای مربوطه را نمی توان از طریق پانل تنظیم کرد.
(2) تنظیم اینکه آیا رابط اولیه اجازه تعویض کانال را می دهد یا خیر.

■روش اجازه دادن به سوئیچ کانال در رابط اولیه:①وقتی دکمه را فشار می دهید تا اجازه استفاده از آن را بدهید، Enter را فشار دهید تا وارد منو شوید.② کلید "▲" یا "▼" را فشار دهید تا "1. تنظیمات قفل کانال" را انتخاب کنید.③ "Enter" را برای Enter فشار دهید.④ کلید "▲" یا "▼" را برای انتخاب "Allow switch" فشار دهید.⑤ "Enter" را برای تایید تکمیل فشار دهید.⑥ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

   ■روش قفل کردن سوئیچ کانال در رابط اولیه: (1) برای ورود به منو وقتی اجازه استفاده از آن را می دهید، Enter را فشار دهید.② کلید "▲" یا "▼" را فشار دهید تا "1. تنظیمات قفل کانال" را انتخاب کنید.③ "Enter" را برای Enter فشار دهید.④ کلید "▲" یا "▼" را برای انتخاب "قفل سوئیچ" فشار دهید.⑤ "Enter" را برای تایید تکمیل فشار دهید.⑥ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

(3) تعویض کانال

(5) زمان اسکن خودکار را تنظیم کنید و اسکن خودکار را شروع کنید

■را فشار دهید①کلید ورود به منو.② کلید "▲" یا "▼" را فشار دهید تا "4. تنظیمات اسکن خودکار" را انتخاب کنید.③ "Enter" را برای Enter فشار دهید.④ کلید "▲" یا "▼" را فشار دهید تا "ساعت" فاصله اسکن را انتخاب کنید.⑤ برای تایید، کلید "Enter" را فشار دهید.⑥ کلید "▲" یا "▼" را برای انتخاب "دقیقه" فشار دهید.⑦ برای تعیین کلید "Enter" را فشار دهید.⑧ کلید "▲" یا "▼" را برای انتخاب "دوم" فشار دهید.⑨ Enter را فشار دهید.اگر زمان صفر نباشد، اسکن خودکار شروع می شود.⑩ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

■در حین اسکن خودکار، سه راه برای توقف اسکن در پانل وجود دارد: (1) زمانی که رابط اولیه اجازه تعویض کانال را می دهد، "▲" یا "▼" را فشار دهید تا کانال ها تغییر کنند تا اسکن متوقف شود.② برای توقف اسکن، کانال ها را در زیر "2. انتخاب اجباری کانال" تغییر دهید.③ در منوی "4. تنظیمات اسکن خودکار" فاصله زمانی اسکن را روی "00 ساعت، 00 دقیقه، 00 ثانیه" تنظیم کنید تا اسکن متوقف شود.

(6) تنظیم آدرس دستگاه، که می تواند برای کنترل چندین دستگاه با آدرس های مختلف در مورد منابع پورت سریال تنگ استفاده شود.

■را فشار دهید①کلید ورود به منو.② کلید "▲" یا "▼" را فشار دهید تا "5. Address setting" را انتخاب کنید.③ "Enter" را برای Enter فشار دهید.④ کلید "▲" یا "▼" را برای انتخاب "آدرس جدید" فشار دهید.⑤ "Enter" را برای تایید تکمیل فشار دهید.⑥ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

(7) تنظیم نرخ باود پورت سریال می‌تواند تنظیمات نرخ‌های باود مختلف را برآورده کند.نرخ باود را می توان به صورت زیر تنظیم کرد: 1200، 2400، 4800، 9600، 19200، 57600، 115200، معمولاً 19200 تنظیم می شود.توجه: تنظیمات نرخ باود فقط پس از راه اندازی مجدد اعمال می شود.)

■را فشار دهید①کلید ورود به منو.② کلید "▲" یا "▼" را فشار دهید تا "6. Baud rate setting" را انتخاب کنید.③ "Enter" را برای Enter فشار دهید.④ کلید "▲" یا "▼" را برای انتخاب "باد نرخ" فشار دهید.⑤ "Enter" را برای تایید تکمیل فشار دهید.⑥ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

(8) تنظیم تأخیر نور پس زمینه LCD

■را فشار دهید①کلید ورود به منو.② "▲" یا "▼" را برای انتخاب "7. نور پس زمینه LCD" فشار دهید.③ "Enter" را برای Enter فشار دهید.④ برای انتخاب زمان تاخیر، کلید "▲" یا "▼" را فشار دهید.⑤ برای تایید، کلید "Enter" را فشار دهید.⑥ در طول کل فرآیند، Esc را فشار دهید تا به مرحله قبل بازگردید.

(9) اعلان پیام خطا

■خطای 1 -- سرریز داده را نشان می دهد.
■خطای 2 - نشان می دهد که ماژول سوئیچ نوری به درستی کار نمی کند.

.4.شرح مانیتورینگ کامپیوتر بالایی

این دستگاه می‌تواند سیگنال‌های کنترلی را از طریق رابط RS-232 (یا RS-485) روی پانل جلویی دریافت کند تا اندازه‌گیری خودکار یا نظارت در زمان واقعی (با استفاده از سیستم مانیتورینگ پورت سریال یا نرم‌افزار پورت سریال) یا نظارت از راه دور انجام شود. از طریق پورت اترنت

4.1.دستورالعمل کنترل برنامه
(1) این ابزار فقط می تواند یک دستور را در یک زمان اجرا کند.معمولاً صبر کنید تا برنامه مقدار مربوطه را قبل از وارد کردن دستورالعمل بعدی بازگرداند.
(2) لطفا از حروف بزرگ استفاده کنید.
(3) براکت تیز "& LT;" را وارد کنیددر عملیات واقعیبه عنوان کاراکتر آغازین، پرانتز ">"به عنوان یک ترمیناتور.
