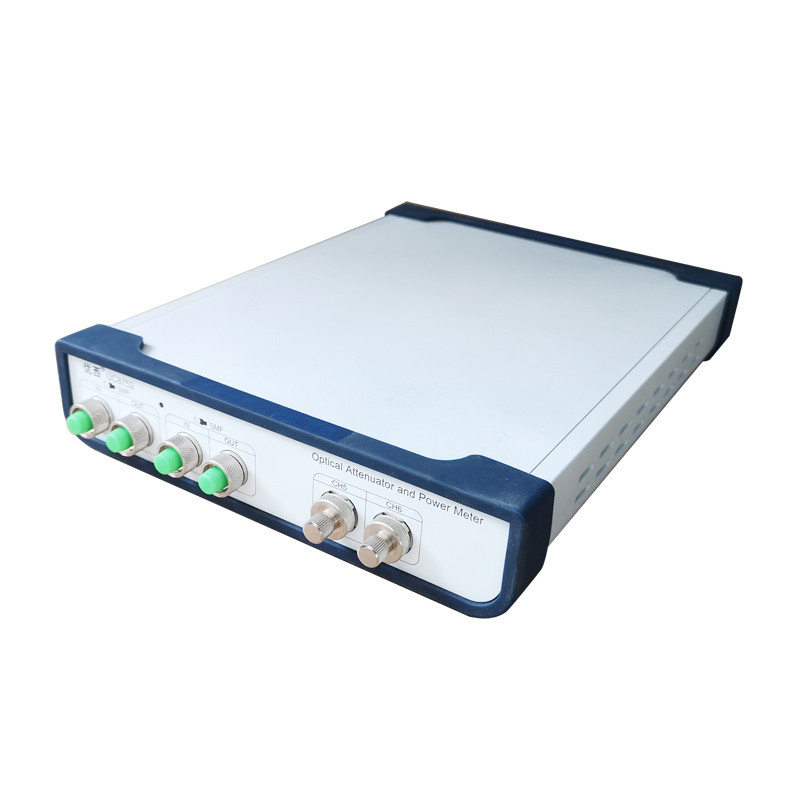

تضعیف کننده نوری متغیر 1 کانالی و محدوده قدرت سنج +5 ~ -70dBm

تضعیف کننده نوری 1/2 کانال و محدوده قدرت سنج +5 ~ -70dBm

تضعیف کننده نوری دو کاناله و کنتور برق UC8752

ویژگی های محصول:

تضعیف نوری و خروجی توان نوری را می توان به سرعت و با دقت تنظیم کرد و زمان تثبیت کنترل توان نوری کمتر از 100 میلی ثانیه است.
تضعیف کننده چند کاناله به طور همزمان تنظیم می شود، چندین پورت به طور همزمان اندازه گیری می شوند، که باعث صرفه جویی در زمان اندازه گیری می شود.

متر برق نوری داخلی با دقت بالا پایداری و دقت نظارت بر توان را تضمین می کند؛ عملکرد ساده، رابط کاربری گرافیکی بصری، پیش نمایش داده های چند کاناله به طور همزمان، وضعیت آزمایش در یک نگاه.

توضیحات رابط محصول

جلوی ساز

توجه: CH1-CH2 و CH3-CH4 تضعیف کننده های نوری هستند، CH5 و CH6 قدرت سنج هستند.

در پشت ساز

الزامات منبع تغذیه
UC8752 با مقررات کلاس II فشار بیش از حد مطابقت دارد.ولتاژ کاری 100 ~ 240 ولت ولتاژ متناوب، محدوده فرکانس 48-66 هرتز، ولتاژ کاری در 115 ولت، حداکثر جریان مصرفی 230 میلی آمپر است.ولتاژ کاری 230 ولت، حداکثر جریان مصرفی 120 میلی آمپر است.

شاخص توان
هنگام روشن شدن دستگاه، نشانگر پاور روشن می شود.

توضیحات رابط ارتباطی
برق سنج نوری و محو شدن نوری UC8752 دارای دو درگاه ارتباطی در پنل پشتی است که پورت USB و پورت USB رابط RS232 می باشد.

رابط USB
رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به UC8752 و PC متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

تعریف پین رابط RS232

RS232 به کابل متصل است

تعریف پین کانکتور کابل اتصال RS232:
