برق سنج 2 کانالی UC8202

مروری بر

دستگاه اندازه گیری توان نوری دو کاناله UC8202 نسخه ارتقا یافته ابزار اندازه گیری توان نوری با دقت بالا و دامنه وسیع از شرکت گوانگژو یوکسی است.این ابزار دو کانال توان سنج مستقل را ارائه می دهد که می تواند برای اندازه گیری مستقیم توان نوری و اندازه گیری نسبی تضعیف نوری استفاده شود.

UC8202 متر برق نوری دو کاناله را می توان با فیبر لخت مجهز کرد، آزمایش راحت تر و سریع تر است، پارامترهای اندازه گیری صفحه نمایش HD LCD با اندازه بزرگ، دکمه پانل به طور مستقیم پارامترها را تنظیم می کند، عملیات بسیار ساده است.توان سنج یک روش جدید جمع‌آوری و پردازش داده‌ها را با محدوده اندازه‌گیری توان بزرگ‌تر، سرعت پاسخ سریع‌تر، پایداری بالاتر اتخاذ می‌کند.

توضیحات رابط کاربری

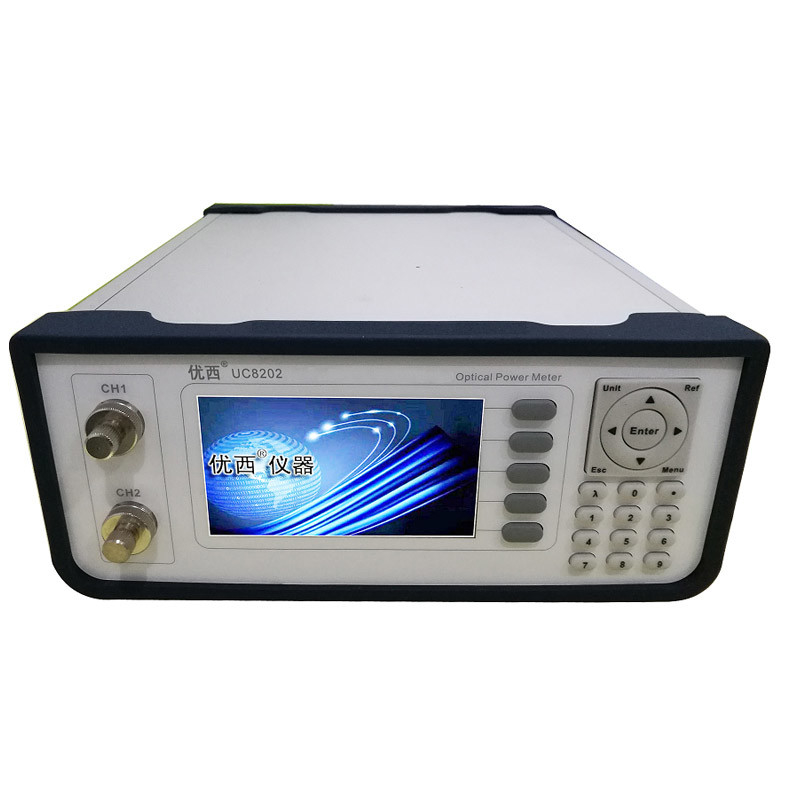

پنل جلوی میزبان
به عنوان مثال دسکتاپ UC8202 را در نظر بگیرید:

نمایش دادن

LCD اندازه‌گیری‌های بی‌درنگ توان نوری، طول موج‌های عملیاتی، مقادیر مرجع توان و مقادیر میانگین زمانی را برای هر دو کانال نمایش می‌دهد.

کلیدها

عملیات کنترل و تنظیم پارامتر دستگاه سنجش قدرت با فشار دادن کلید انجام می شود.

کانال ورودی نوری
رابط ورودی سیگنال لیزری، آداپتور می تواند اتصال آداپتور FC/PC یا FC/APC استاندارد را که توسط مشتری هنگام خرید محصول مشخص شده است، انتخاب کند.

پنل پشتی میزبان

الزامات منبع تغذیه
دستگاه مطابق با مقررات کلاس II اضافه ولتاژ است.ولتاژ کار 100 ~ 240 ولت ولتاژ AC، محدوده فرکانس 48 ~ 66 هرتز، ولتاژ عملیاتی 115 ولت، حداکثر جریان مصرفی 230 میلی آمپر است.هنگامی که ولتاژ کاری 230 ولت است، حداکثر جریان مصرفی 120 میلی آمپر است.

پورت USB
رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به دستگاه و رایانه شخصی متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

کابل اتصال USB
طول کابل USB نمی تواند بیش از 5 متر باشد.در غیر این صورت، فقط می توان از توسعه دهنده جانبی USB شخص ثالث استفاده کرد.به طور کلی، حداکثر طول گسترش می تواند به 50 متر برسد.

پورت سریال RS232
پارامترهای پورت سریال دستگاه روی یک مقدار ثابت تنظیم شده است.پارامتر پورت سریال تنظیمات رایانه باید با تنظیمات پارامتر دستگاه مطابقت داشته باشد.
