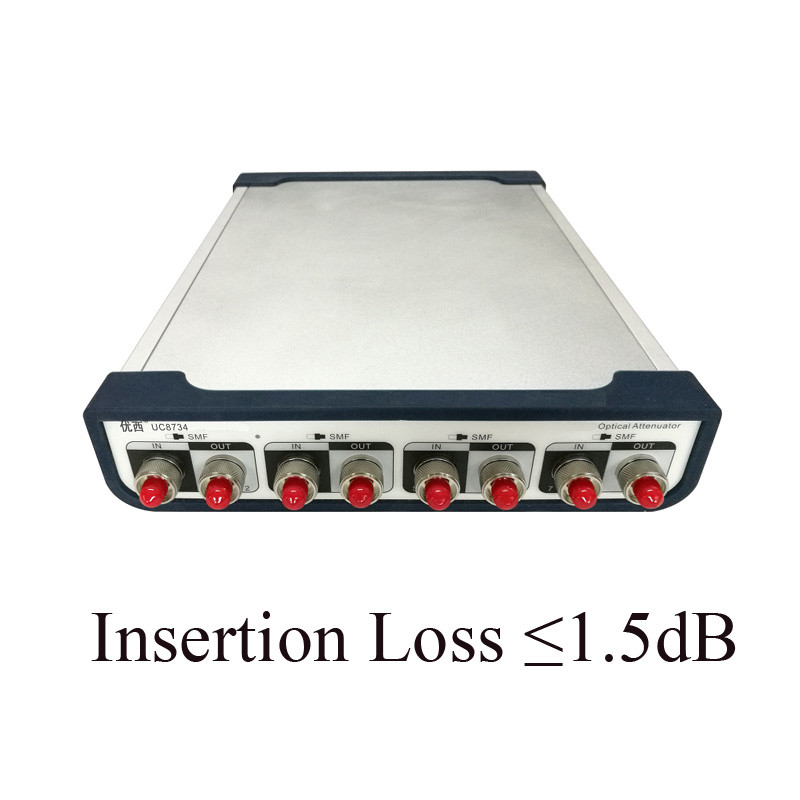

تضعیف کننده نوری متغیر 4Ch با تلفات درج کنترل قدرت ≤1.5dB

تضعیف کننده نوری 4 کاناله UC8734

توضیحات رابط محصول

جلوی ساز

                                       UC8734 یک تضعیف کننده نوری تک حالته 4 کاناله است

"IN" ورودی منبع نور و "OUT" خروجی منبع نور است.

در پشت ساز

نیازهای منبع تغذیه AC

دستگاه مطابق با مقررات کلاس II اضافه ولتاژ است.ولتاژ کاری 100 ~ 240 ولت ولتاژ AC، محدوده فرکانس 48-66 هرتز، ولتاژ کاری 115 ولت زمانی که حداکثر جریان مصرفی 230 میلی آمپر است.ولتاژ کاری 230 ولت، بیشترین
حداکثر جریان مصرفی 120 میلی آمپر است.

سیم برق

طبق استانداردهای ایمنی بین المللی، این ابزار مجهز به یک سیم برق 3 هسته ای است که مطابق با استانداردهای ملی است.فقط سیم برق را وصل کنید و به پریز برق با محافظ زمین وصل کنید.

شاخص توان

هنگام روشن شدن دستگاه، نشانگر پاور روشن می شود.

توضیحات رابط ارتباطی

دو درگاه ارتباطی در پنل پشتی دستگاه وجود دارد که عبارتند از رابط USB و رابط RS232.

رابط USB

رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به دستگاه و رایانه شخصی متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

پورت سریال RS232

پارامترهای پورت سریال دستگاه روی یک مقدار ثابت تنظیم شده است.پارامتر پورت سریال تنظیمات رایانه باید با تنظیمات پارامتر دستگاه مطابقت داشته باشد.

پارامترهای ثابت:
نرخ باود: 115200
تعداد ارقام: 8
بررسی کنید: هیچ
شماره توقف: 1

رابط RS232

رابط LAN

حالت کار: حالت سرور UDP

رابط خروجی/ورودی نوری

رابط اتصال فیبر نوری برای خروجی سیگنال لیزر.کانکتورهای FC/PC یا FC/APC و انواع فیبر SMF یا MMF را مطابق دستورالعمل برچسب انتخاب کنید.

خروجی سنکرون

کانکتور SMAهنگامی که ماژول منبع نور در حال اسکن است، خروجی همزمان سیگنال پالس ماشه ای را خروجی می دهد.

ویژگی های محصول:

تضعیف نوری و خروجی توان نوری را می توان به سرعت و با دقت تنظیم کرد و زمان تثبیت کنترل توان نوری کمتر از 100 میلی ثانیه است.
تضعیف کننده چند کاناله به طور همزمان تنظیم می شود، چندین پورت به طور همزمان اندازه گیری می شوند، که باعث صرفه جویی در زمان اندازه گیری می شود.
متر قدرت نوری داخلی با دقت بالا ثبات و دقت نظارت بر توان را تضمین می کند.
عملکرد ساده، رابط کاربری گرافیکی بصری، پیش نمایش داده های چند کاناله به طور همزمان، وضعیت آزمایش در یک نگاه.
اندازه کوچک، ساختار جمع و جور.چندین دستگاه را می توان برای استفاده های آبشاری سفارشی کرد تا تعداد کانال ها را افزایش دهد.
