کاهش درج تضعیف کننده نوری دسکتاپ کنترل شده با برنامه 1.8dB دقت 0.1dB

افت درج تضعیف کننده نوری کنترل شده با برنامه 1.8dB دقت 0.1dB

منبع لیزر چند کاناله DFB UC8130

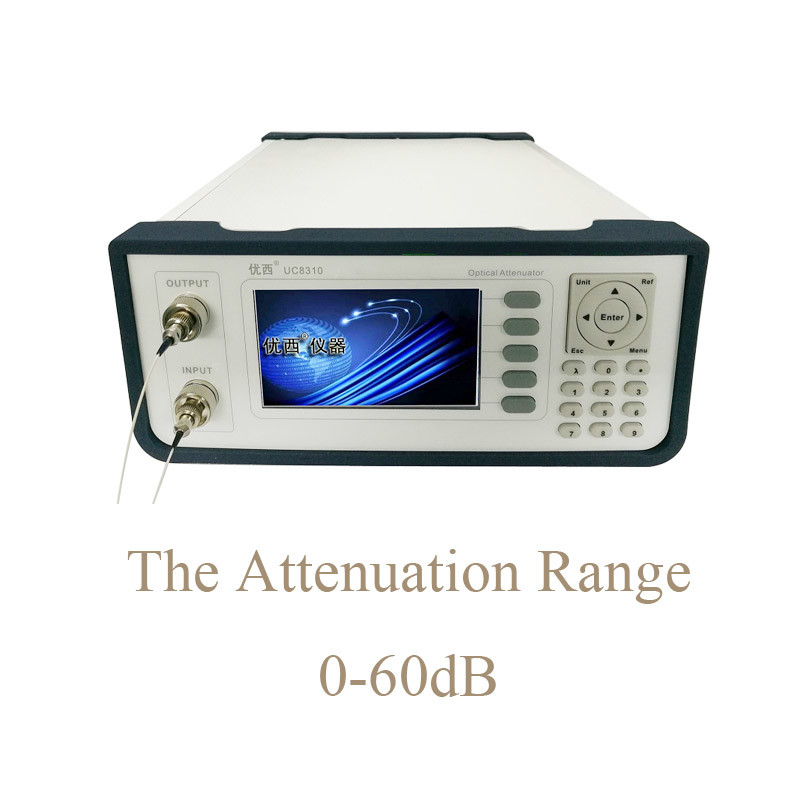

تضعیف کننده نوری رومیزی UC8310/UC8320 یک ابزار تضعیف توان نوری با دقت بالا و دامنه وسیع است. روش جدید جمع آوری و پردازش داده اتخاذ شده است که دارای SNR بزرگتر و سرعت پاسخ سریعتر است و می تواند به محدوده تضعیف دینامیکی قابل تنظیم بزرگ و پیوسته برسد. 0-60 دسی بل
تضعیف نوری رومیزی UC8310/UC8320 عمدتاً برای متعادل کردن کانال، متعادل کردن توان، تنظیم شیب بهره و توان در سیستم DWDM، و همچنین اندازه‌گیری نوری و کاربرد اجزای AWG & PLC، تقویت‌کننده‌های نوری و سایر فیبرهای نوری عمومی استفاده می‌شود.

UC8310 را به عنوان مثال در نظر بگیرید:

توضیحات رابط کاربری

نمای جلوی میزبان

پورت های خروجی نوری و پورت های ورودی نوری پورت های FC/PC هستند. UC8310 را به عنوان مثال در نظر بگیرید:

الزامات منبع تغذیه

تضعیف کننده نوری رومیزی UC8310/UC8320 مطابق با قوانین اضافه ولتاژ کلاس II است. 230 ولت، حداکثر جریان مصرفی 120 میلی آمپر است.

الزامات کابل برق

طبق استانداردهای ایمنی بین المللی، این ابزار مجهز به یک سیم برق 3 هسته ای است که مطابق با استانداردهای ملی است. کابل برق را فقط به پریز برق با حفاظت زمین وصل کنید.

رابط ارتباطی

پورت USB

رابط USB یک رابط استاندارد 4 هسته ای نوع B است که می تواند به UC8310/UC8320 و کامپیوتر متصل شود و ابزار را می توان با نرم افزار مانیتورینگ کنترل کرد.

کابل اتصال USB

طول کابل USB نمی تواند بیش از 5 متر باشد.در غیر این صورت، فقط می توان از توسعه دهنده جانبی USB شخص ثالث استفاده کرد.به طور کلی، حداکثر طول گسترش می تواند به 50 متر برسد.

پورت سریال RS232

پارامترهای پورت سریال دستگاه روی یک مقدار ثابت تنظیم شده است. پارامتر پورت سریال تنظیمات رایانه باید با تنظیمات پارامتر دستگاه مطابقت داشته باشد.

تعریف پین رابط RS232

RS232 به کابل متصل است

تعریف پین کانکتور کابل اتصال RS232:

نکته: برای ارتباط پورت سریال، از مودم نال برای اتصال کابل استفاده کنید.
