محدوده دینامیکی نمونه‌برداری سریع ماژول نوری نوری USB

ماژول نوری برق سنج USB نمونه برداری سریع دامنه دینامیکی +5~-80dBm

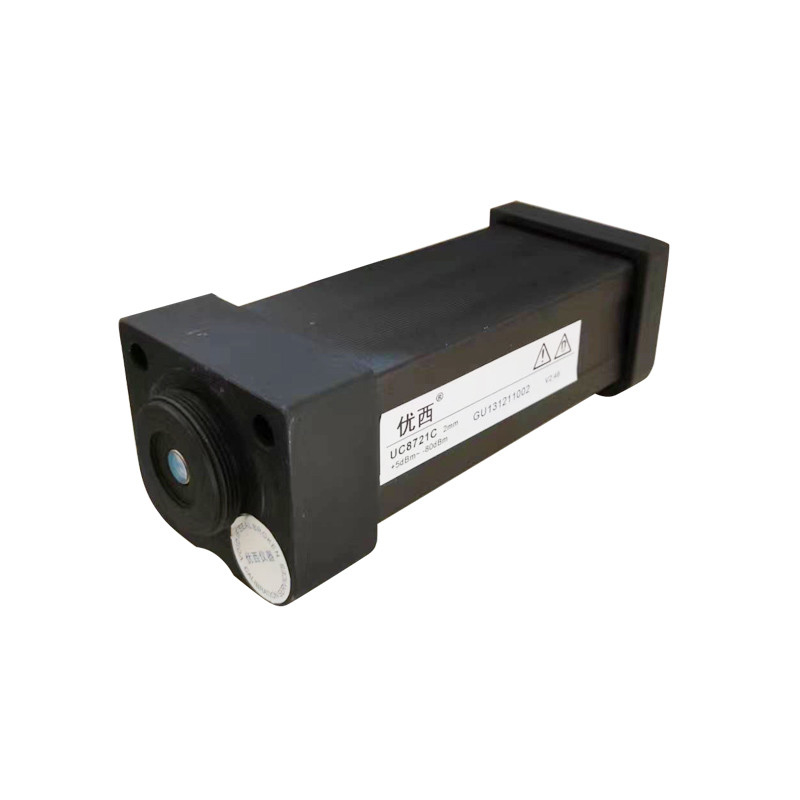

ماژول اندازه گیری برق نوری USB UC8721

معرفی محصول

   UC8721 یک ماژول برق سنج نوری رابط USB است.دوره نمونه برداری آن میکروثانیه است و می تواند داده ها را با سرعت بالایی جمع آوری و پردازش کند.

ماژول برق سنج نوری UC8721 یک پورت ارتباطی USB متصل به رایانه شخصی را فراهم می کند.اپراتور از برنامه Demo خود برای کنترل UC8721 استفاده می کند، مقادیر اندازه گیری را مشاهده می کند و پارامترها را تنظیم می کند.ماژول نوری نوری UC8721 در آزمایش اجزای DWDM، اجزای AWG&PLC، تقویت‌کننده‌های نوری، و انجام سایر کاربردهای آزمایش و اندازه‌گیری فیبر نوری همه‌منظوره، عملکرد عالی ارائه می‌دهد.UC8721 در مقایسه با سایر ماژول های اندازه گیری قدرت UC Instruments، دارای نمونه برداری با سرعت بالا و ابعاد فشرده است و به ویژه برای سیستم نمونه برداری سنجش قدرت نوری که به اشکال مختلف و کانال های متعدد مونتاژ می شود، مناسب است.

نرم افزار باید استفاده شود

ماژول برق سنج نوری UC8721 می تواند از طریق کابل USB داخلی خود با رایانه شخصی ارتباط برقرار کند.ماژول برق سنج نوری UC8721 می تواند از نرم افزار کاربردی ارائه شده توسط Guangzhou Youxi برای تنظیم پارامترهای ماژول و انجام کلیه عملیات کاربردی استفاده کند.

با رابط درب توضیح دهید

کابل محافظ USB به هسته 1B4

پورت ارتباطی به کابل محافظ هسته USB به 1B4 متصل است که می تواند مستقیماً به رایانه شخصی متصل شود تا ارتباط برقرار شود.

پورت ورودی سنکرون

پورت ورودی سیگنال همزمان، با استفاده از کانکتور SMA، سیگنال ماشه پالس را از خارج دریافت می کند، لبه افزایشی موثر است.

رابط ورودی نوری

پورت ورودی سیگنال لیزری. هنگامی که یک جامپر فیبر نوری به یک ماژول برق سنج نوری متصل می شود، یک آداپتور اتصال در وسط مورد نیاز است. آداپتور اتصال باید با نوع کانکتور کنتور برق و کانکتور فیبر مطابقت داشته باشد.

در شکل زیر دو آداپتور اتصال معمولی برای اتصال فیبرهای نوری به برق سنج نوری UC8721 برای مرجع ذکر شده است.
