235 میلی متر منبع نور پهن باند چند باند چگالی توان اختیاری -30dBm

منبع نور پهن باند چند باند چگالی قدرت اختیاری -30dBm

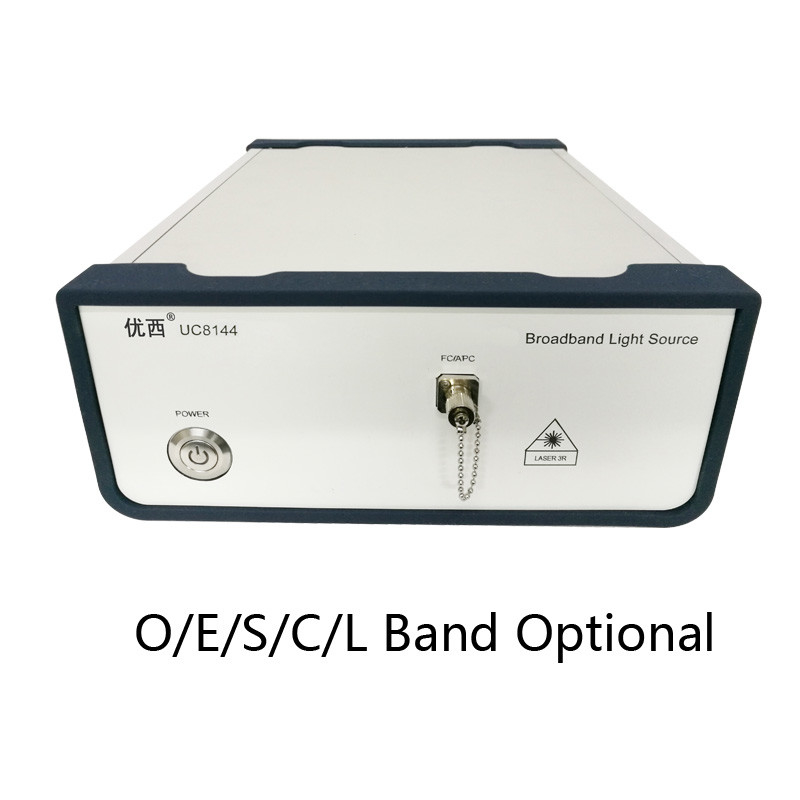

UC8144 منبع نور پهن باند

دستورالعمل استفاده

1. منبع برق

قبل از شروع دستگاه، بررسی کنید که آیا ولتاژ ورودی ولتاژ ورودی نامی دستگاه است و آیا زمین بندی خوب است. منبع نور از منبع برق 220V AC 50Hz AC استفاده می کند.

2بخش کلیدی توضیحات

 سوئیچ برق:بعد از اتصال کابل برق، این سوئیچ را روی دستگاه روشن کنید و نشانگر قدرت روشن می شود.

کلید روشن کردن ليزر:برای روشن کردن یا خاموش کردن نور خروجی لیزر، این کلید را فشار دهید، اما منبع نور داخل محافظ لیزر، با استفاده از نرم افزار آهسته شروع و کند کردن تکنولوژی، پس از فشار کلید،طول می کشد 30 ثانیه برای روشن کردن نورمال یا کاملا خاموش، حرکت به سمت بالا، نشان می دهد که لیزر در حالت ON است؛، ضربه زدن به پایین، نشان می دهد که لیزر در حالت OFF است.قدرت خروجی منبع نور به طور خودکار به آخرین قدرت خروجی باز می گردد..

3. دستورات روشن کردن و خاموش کردن دستگاه

دنباله ي شروع:

1) فشار دادن دکمه قدرت برای روشن کردن قدرت
2) کپسول خروجی لیزر را بردارید و پرنده مناسب را متصل کنید.
3) برای باز کردن لیزر دکمه ی ON را بزنید.

يادداشت:1پس از خاموش کردن منبع برق، باید حداقل 30 ثانیه قبل از شروع مجدد منبع برق باشد. در غیر این صورت، عمر کار لیزر تحت تاثیر قرار می گیرد.
2، کار پایدار منبع نور نیاز به 30 دقیقه برای شروع زمان گرم شدن دارد.

توالی خاموش کردن:
1) کلید ليزر ON ليزر را انتخاب کنید.
2) دکمه برق را فشار دهید تا منبع برق را خاموش کنید.

4چراغ نشان دهنده
نشانگر قدرت: اگر منبع برق نرمال باشد، نشانگر قرمز است.
لیزر روی شاخص: لیزر سبز است وقتی که به طور معمول شروع می شود.

1توجه به ثبات: منبع نور بسیار پایدار است. برای اطمینان از ثبات خروجی محصول در طول استفاده، لطفاً به موارد زیر توجه کنید:
1) قبل از استفاده، لطفا اطمینان حاصل کنید که صفحه پایان فیبر دم خروجی را تمیز نگه دارید، به ویژه اگر کثافت در صفحه پایان خروجی وجود داشته باشد، این بر قدرت نوری خروجی و ثبات تاثیر می گذارد.
2) از استفاده از محصول در محیط کثیف و ارتعاش اجتناب کنید. این محصول حاوی اجزای نوری دقیق است. گرد و غبار بیشتر و ارتعاش باعث کاهش کیفیت اجزای می شود.که منجر به کاهش ثبات محصول می شود.
3) از استفاده از محصول در محیط با تغییرات بزرگ دمای و رطوبت اجتناب کنید.شاخص ثبات داده شده در محدوده ای کوچک از تغییرات محیطی داده شده است.وقتی دمای هوا و رطوبت تغییر زیادی داشته باشد، دستگاه به طور خودکار تعادل پایدار برقرار می کند، که در طول آن ثبات بدتر می شود.یک زمان ثبات گرما مشخص مورد نیاز است زمانی که دستگاه شروع می شود30 دقیقه توصیه می شود.
4) استفاده از پرنده نوری با کیفیت خوب و رابط متناسب با تجهیزات برای اتصال به خروجی.در اصل، هرچه پرنده کوتاه تر باشد، بهتر است و اجازه ندهید که پرنده به طور آزاد حرکت کند.

2کنترل نور منعکس شده:
برای لیزرهای قدرتمند، هر نوع نور منعکس شده می تواند منجر به عملکرد ناپایدار لیزر یا حتی آسیب به لیزر شود. بیشتر نور منعکس شده ناشی از: انعکاس ضعیف پایان،شاخص ضایعات بازگشت ضعیف دستگاه هاقبل از اتصال منبع نور به مسیر نوری،اطمینان حاصل شود که هیچ نور منعکس شده ای وارد دستگاه نمی شود.

3پیشگیری از ESD:
لیزر داخلی و برخی از تراشه ها دستگاه های حساس الکترواستاتیک هستند. هنگامی که بدن انسان یا اشیاء دیگر با برق ایستاتیک بالا دستگاه را لمس می کنند، به ویژه کانکتور در معرض،دستگاه ممکن است به طور غیر قابل جبران آسیب ببیند.بنابراین توصیه می شود که: دستگاه به خوبی زمین زده شود و اپراتور اقدامات حفاظت الکتروستاتیک را انجام دهد.

4منبع برق:
اطمینان حاصل کنید که منبع برق ورودی در محدوده ولتاژ و جریان مورد نیاز مشخصات دستگاه قرار دارد و هنگام استفاده از دستگاه به طور تصادفی برق را خاموش نکنید.

5. امنیت شخصی:
وقتی منبع نور کار می کند، مستقیماً به سمت صفحه ی پایانی خروجی فیبر نوری نگاه نکنید، مهم نیست که خروجی منبع نور یا پورت جانپر اتصال خارجی باشد.پوست خود را به طور مستقیم در معرض نور روشن قرار ندهید.که ممکن است باعث آسیب جدی شود.
