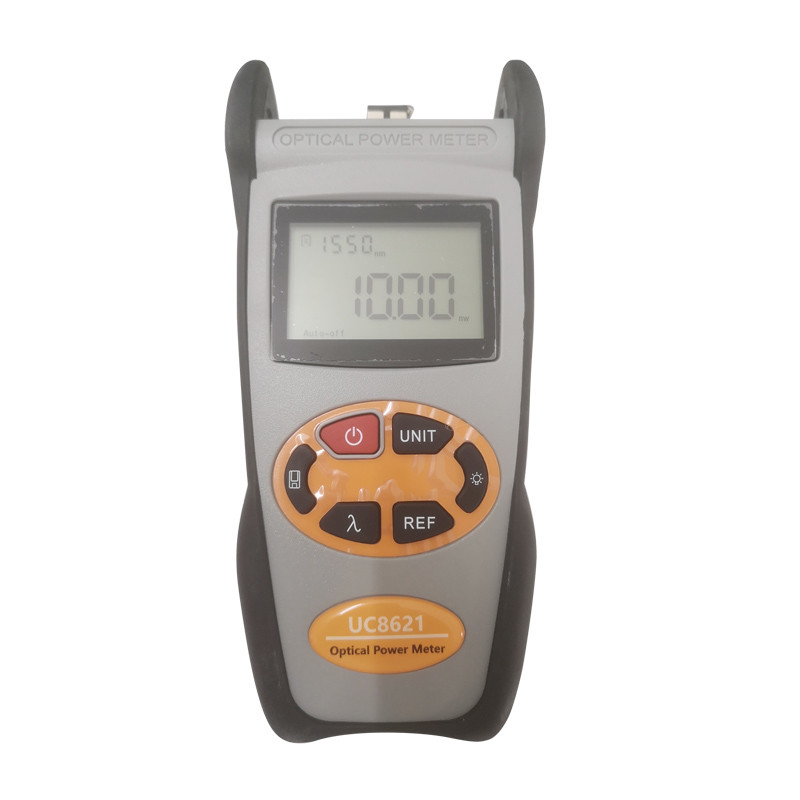

قدرت سنج اپتیکال دستی تمام کارکرد -50~+26dBm قدرت بالا
- تست قدرت نوری
- شناسه موج - شناسایی و سوئیچینگ خودکار طول موج
- شناسه فرکانس ---شناسایی فرکانس خودکار
- 1000 رکورد ذخیره یا دانلود از طریق کابل USB
- پورت ارتباطی USB برای دانلود سوابق تست ذخیره شده
- سطح قدرت مرجع را می توان تنظیم و ذخیره کرد
- عملکرد خود کالیبراسیون کاربر
- عملکرد خاموش شدن خودکار
مشخصات فنی
| طول موج کالیبراسیون (nm) |
850/1300/1310/1490/1550/1625 |
| نوع آشکارساز |
InGaAs |
| محدوده اندازه گیری (dBm) |
-70+6 |
-50+26 |
| عدم قطعیت (dB) |
0.15 ± (3.5%) |
| وضوح نمایشگر (dB) |
0.01 |
| شناسه فرکانس (هرتز) |
270,1K,2K |
| ظرفیت ذخیره خرما |
1000 |
| پورت ارتباطی |
یو اس بی |
| رابط استاندارد |
FC/PC یا FC,SC قابل تعویض است |
| باتری آلکالاین |
3 * AA، 1.5 ولت |
| آداپتور برق (V) |
8.4 |
| زمان کارکرد باتری (ساعت) |
200 بدون نور پس زمینه |
| دمای عملیاتی (℃) |
-10+60 |
| دمای ذخیره سازی (℃) |
-25+70 |
| ابعاد (میلی متر) |
200*90*50 |
| وزن (گرم) |
285 |
نکته: زمان کارکرد باتری بر اساس وضعیت خاموش شدن نور پس زمینه است.اگر به طور مداوم نور پس زمینه را روشن کنید،
زمان عملیات کوتاه تر خواهد بود.
دفترچه راهنمای عملکرد
(1) صفحه نمایش
نمایش داده ها و حالت کار ابزار.
(2) کلید پاور
دستگاه را روشن/خاموش کنید
تنظیم صرفه جویی در مصرف انرژی: دستگاه به طور خودکار پس از 15 دقیقه زمان بیکاری خاموش می شود، در هر شرایطی که منبع تغذیه باتری یا منبع تغذیه AC باشد.پس از انتخاب این تنظیم، "خاموش خودکار" در پایین سمت چپ صفحه نمایش داده می شود.این صرفه جویی در مصرف برق تنظیمات پیش فرض است، پس از باز کردن برق سنج، وارد این حالت می شود.برای خاموش کردن حالت خودکار صرفه جویی در مصرف برق، کلید روشن/خاموش را کوتاه فشار دهید.
(3) کلید سوئیچ واحد
این کلید را فشار دهید تا بین اندازه گیری مطلق (dBm) و اندازه گیری نسبی (dB) و xW توان نوری جابجا شوید.
تبدیل mW,dBm: 10 log(mW)=(dBm)
(4) تنظیم REF:
برای ذخیره مقدار توان فعلی به عنوان مقدار مرجع که در سمت راست بالای صفحه LCD نمایش داده می شود، در همان زمان "Ref" نیز در بالای سمت راست نمایش داده می شود.توان فعلی را با توان مرجع مقایسه می کند و مقدار توان نسبی را بر حسب دسی بل نشان می دهد.
(5)
کلید ذخیره/نمایش داده.
صرفه جویی در داده، OPM می تواند حداقل 1000 داده را ذخیره کند.مطبوعات، صفحه نمایش داده های ذخیره شده را نمایش می دهد خیر، نوک ذخیره داده ها، دوبل فشار دهیدذخیره را تایید کنید
(6) کنترل نور پس زمینه: نور پس زمینه را باز یا خاموش کنید.
(7) انتخاب طول موج/شناسایی طول موج
برای تغییر طول موج و نمایش آن در سمت چپ بالای صفحه، این کلید را کوتاه فشار دهید
صفحه نمایش LCD، 1310 نانومتر طول موج پیش فرض است
5.دستورالعمل اجرایی
5.1 روشن/خاموش کنید
اول از همه باتری یا PSU را وارد کنید، هیچ لیزری در آن نباشد، فشار دهید تا تستر باز شود.
هنگامی که تستر در حالت آماده به کار است، با فشار دادن کلید می توانید عملکرد خاموش شدن خودکار را لغو یا انتخاب کنید. اگر Fucniton خاموش خودکار انتخاب شود، "خاموش خودکار" در پایین سمت چپ صفحه نمایش داده می شود.در وضعیت "خاموش خودکار"، OPM 10 دقیقه به طور خودکار خاموش می شود.
اگر می خواهید OPM را خاموش کنید، حدود 2 ثانیه فشار دهید.
5.2اندازه گیری توان خروجی
5.2.1 درپوش گرد و غبار را بردارید، با سیم پچ وصل کنید.لطفاً اتصال را تأیید کنید و فرول پچ‌کوردها در حال تمیز شدن است.
5.2.2 OPM را روشن کنید.
5.2.3 طول موج را انتخاب کنید. فشار کوتاه، طول موج کالیبره شده را انتخاب کنید، توجه کنید که طول موج انتخابی باید با طول موج منبع لیزر یکسان باشد.
5.2.3 سوئیچ واحد. برای جابجایی بین اندازه گیری مطلق (dBm) و اندازه گیری نسبی (dB) و xW توان نوری فشار دهید.
5.2.4 اندازه گیری مقدار نسبی. هر طول موج می تواند مقدار Ref را تنظیم کند، فشار دهید، مقدار فعلی را به عنوان مقدار ref تنظیم کنید و به طور خودکار مقدار نسبی را محاسبه کنید.
5.3 پردازش داده هااین نوع OPM دارای 1000 حافظه ذخیره اطلاعات است.در صورت نیاز به ذخیره، فشار دهیددکمه، در بالای سمت راست صفحه، شماره ذخیره داده را نشان می دهد.سپس سرکوب کنیدرا فشار دهید، ذخیره را تأیید کنید، شماره ذخیره شده در بالای سمت راست صفحه ناپدید می شود.نحوه انتقال داده ها به کامپیوتر و مشاهده یا حذف داده ها لطفا به سی دی مراجعه کنید.
5.4 شناسایی خودکار طول موج. دکمه OPM را فشار دهید تا "---AU" در بالای سمت راست صفحه ظاهر شود.دکمه OLS، و سپس می تواند این عملکرد را کاهش دهد.
5.5 تشخیص فرکانس.OPM می تواند فرکانس OLS را آزمایش کند.اگر فرکانس خروجی OLS 270 هرتز، 1 کیلوهرتز، 2 کیلوهرتز باشد، OPM فرکانس را تشخیص داده و به طور خودکار در سمت راست بالای LCD نشان می دهد.
5.6 کالیبراسیون خود کاربر.
لطفا به سی دی مراجعه کنید.
نگهداری عمومی
6.1 همیشه پورت های رابط کنتور برق خود را تمیز نگه دارید.
6.2 از اتصال دهنده ها/آداپتورهای فیبر نوری با کیفیت بد استفاده نکنید، در غیر این صورت به رابط آشکارساز آسیب می رساند که عملکرد دستگاه را بسیار تحت تأثیر قرار می دهد.
6.3 سعی کنید فقط از آداپتور ارائه شده استفاده کنید.
6.4 پس از عدم استفاده، مطمئن شوید که درپوش ضد گرد و غبار به درستی روی درگاه های نوری قرار گرفته است.
6.5 برای جلوگیری از خط و خش روی پورت کنتور برق، اتصالات/آداپتورهای فیبر را با دقت وصل/خارج کنید.
6.6 تمیز کردن را به طور منظم روی پورت نوری کنتور برق انجام دهید، لطفاً با سواب های پنبه ای که با استفاده از الکل به درستی عرضه شده اند تمیز کنید.
عیب یابی
| چالش ها و مسائل |
علت احتمالی |
راه حل |
| نمایش ضعیف روی صفحه LCD |
1. برق خاموش است
2. قدرت باتری خیلی کم است
|
1. کلید را فشار دهید.
2. باتری ها را عوض کنید
|
| اندازه گیری های نادرست |
1. کانکتور نوری تمیز نیست.
2. اتصال فیبر نادرست
|
1. کانکتورهای نوری را تمیز کنید
2. فیبر را دوباره وصل کنید
|
8.باتری را عوض کنید
اگر در حین کار متوجه شدید باتری ضعیف است، لطفاً فوراً دستگاه را خاموش کرده و باتری جدید را تعویض کنید.
