منبع لیزر قابل تنظیم چند کاناله LanWDM منبع نور دقت طول موج 1.0nm 0.01dB

U8151/8154چند کانال منبع نور LANWDM طول موج دقت 1.0nm ثبات 0.01dB

منبع نوری LANWDM می تواند برای دستگاه های WDM CWDM، دستگاه های DWDM WDM با دقت بالا، دستگاه های AWG، دستگاه های PLC هدایت موج نوری مسطح استفاده شود.تقویت کننده نوری EDFA و سایر اندازه گیری و کاربرد های عام فیبر نوری نوری، به خصوص مناسب برای کوپلر و قطعات PLC موج هدایت نوری مسطح برای بازرسی تولید انبوه.

به طور خلاصه، مشخصات مدل های مختلف محصول که در شکل جدول توصیف شده اند، به شرح زیر متمایز می شوند:

مشخصات

یادداشت: یک شاسی 1U به طور کلی برای قدرت چهار طرفه یکسان استفاده می شود و یک شاسی 2U به طور کلی برای قدرت چهار در یک و تنظیم پذیر استفاده می شود.

مفاهیم اساسی منبع نور LAN WDM:

1از نقاط طول موج: طول موج به عنوان L1:1271/1291/1311/1331 nm و L2 تعریف شده است:1295.56/1300.05/1304.58/1309.14 نانومتر. ترکیب طول موج های دیگر L3، L4 نامیده می شوند...

2از شکل بسته بندی دستگاه های تابش نور، می توان آن را به: گروه اول L1، که دارای بسته بندی دستگاه هم محوری و دستگاه پروانه، و گروه دوم L2، تقسیم کرد.که به طور کلی بسته بندی دستگاه پروانه است.ما دستگاه بسته بندی هم محوری را به عنوان UC8154-T (TO) تعریف می کنیم و دستگاه بسته بندی پروانه به عنوان UC8154-B (پروانه) نامگذاری می شود.

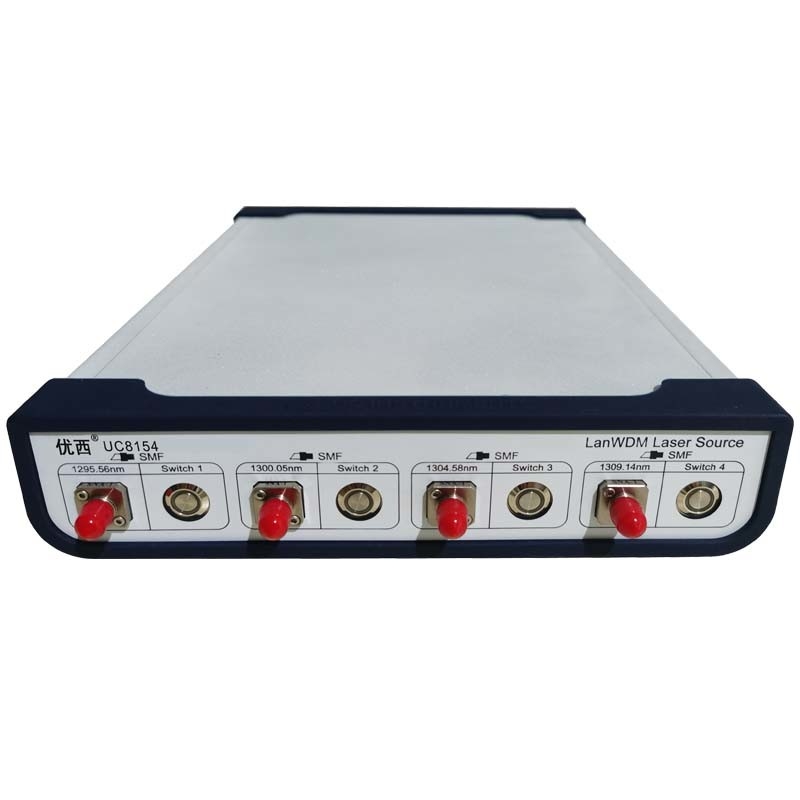

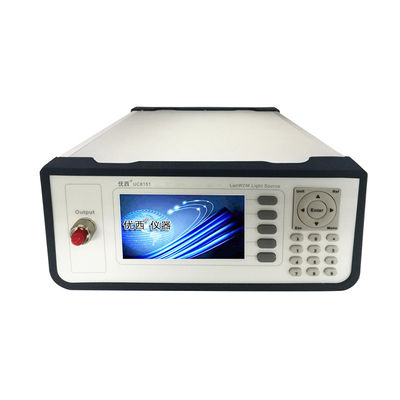

3از چهار طول موج خروجی شکل به تقسیم: وجود دارد چهار طول موج تقسیم به چهار خروجی، و چهار طول موج چهار راه خروجی؛ما خروجی چهار طرفه چهار طول موج را UC8154 و خروجی چهار طرفه چهار طول موج را UC8151 تعریف می کنیم.
